一、CB-6/400穿墻套管概述

CB-6/400穿墻套管,瓷穿墻套管（以下簡稱套管）適用于工頻交流額定電壓35KV及以下電站、變電所配電裝置中，供導線（母線）穿過接地隔板、墻壁及封閉配電機構中作為絕緣支持和與外部導線（母線）間連接之用。套管分為帶鋁導體、銅導體及不帶導體（母線式）三種類型。

   套管按裝置場所分為戶內和戶外-戶內式兩個系列，按額定電壓分為6、10、20及35kV四級。

   套管的型號說明：

   CL──戶內鋁導體穿墻套管；

   C──戶內銅導體穿墻套管；

   CWL──戶外--戶內鋁導體穿墻套管；

   CWWL──耐污型戶外--戶內鋁導體穿墻套管；

   CW──戶外--戶內銅導體穿墻套管；（加B）：加強型

   CWW──耐污型戶外--戶內銅導體穿墻套管；

   CM──戶內母線式穿墻套管；

   CMWW──耐污型戶外--戶內母線式穿墻套管；

   字母后數字為設計順序號。

   對帶導體套管，破折號后分數，分子為套管額定電壓千伏數；分母為套管額定電流安培數；第二個破折號后數字為污穢等級號（如：CWWL-20/3000A-3）。

   對母線式套管，字母后第一個破折號后數字為額定電壓千伏數；第二個破折號后數字為套管瓷套內孔直徑毫米數；第三個破折號后數字為污穢等級號（如：CMWW-20-180-3）。

二、結構簡介

    6-35kV穿墻套管采用瓷絕緣結構。套管是由瓷管、接地法蘭及導體（對于帶導體的套管）三部分組成。母線式套管的導體由用戶自備。瓷管表面上棕紅、白色，鋁合金屬附件涂有防護層，以防腐蝕。

   套管的瓷管與接地法蘭采用壓制結構，具有一定的密封性。20kV及35kV級套管硅橡膠內孔以及35kV級套管絕緣子固定中間法蘭的部分，導體上固定有接觸彈片，并與瓷管內孔均壓層接觸良好，提高了放電電壓和滑閃放電電壓。

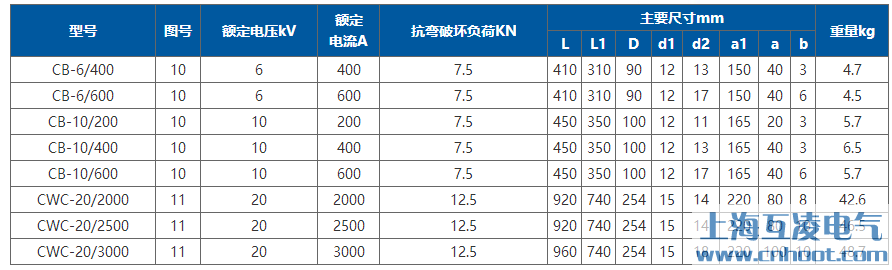

三、技術數據

   套管應符合下列標準：

   GB12944.1──91“高壓穿墻瓷套管技術條件”；

   GB12944.2──92“高壓穿墻瓷套管尺寸與特性”；

   GB5273──85“變壓器、高壓電器和套管的接線端子”。

四、使用維護

1、使用條件

周圍環境溫度為-10℃至+50℃及海拔高度不超過3000米，戶內裝置用套管其相對溫度不超過80%。

環境溫度超過+50℃時套管的使用見GB4109附錄A規定。帶導體管管各部分長期工作時的發熱不應超過表4規定。

2、CB-6/400穿墻套管套管安裝

（1）安裝時應將套管中間法蘭的主體部分（即圖中尺寸d所示部分）伸入墻孔內于戶外套管,應從戶外往戶內穿。

（2）穿墻管法蘭安裝面對水平線角度在墻的一側為戶外時推薦約為2，特殊情況也可取0度。

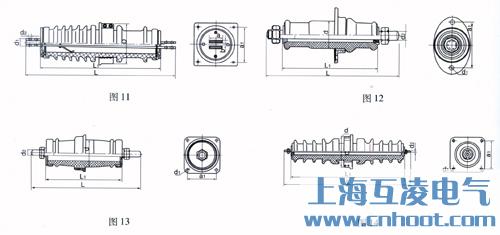

3、安裝示意圖
