?10kV開關柜（移開式、固定式）

?標準技術標書

編號：

中國南方電網有限責任公司

2014年05月?

★設計和結構要求

5.2.1結構和設計

5.2.1.1開關柜結構型式為全金屬封閉式，應符合GB 3906規定要求，結構設計應使得其能安全地進行運行、檢查、維護、操作，并能安全地進行核相、連接電纜的接地檢查、電纜故障的定位、連接電纜或其它裝置的電壓試驗，以及消除危險的靜電電荷。

5.2.1.2母線系統應采用銅質母線，接合處應有防止電場集中和局部放電的措施。

5.2.1.3開關柜之間的母線室應使用柜與柜間設接地金屬隔板隔開，母線由絕緣套管中穿過，且其孔口密封的型式，應使用XLPE熱縮性塑料套將母線的裸露部分完全包裹。

5.2.1.4金屬鎧裝移開式開關柜小車導電臂應加裝絕緣護套。新增金屬鎧裝移開式開關柜保證在操作時應在關門狀態下由試驗位置移動到工作位置。

5.2.1.5開關柜面板應有清晰、可靠的開關（含隔離開關、斷路器、接地開關）位置指示，開關斷開、合上、接地位置的指示器應清晰易見并有標志表示，顏色符合要求。開關柜所有儀器儀表和狀態指示器的指示、標識除采用必要的電氣符號外，必須同時附帶中文指示標識。

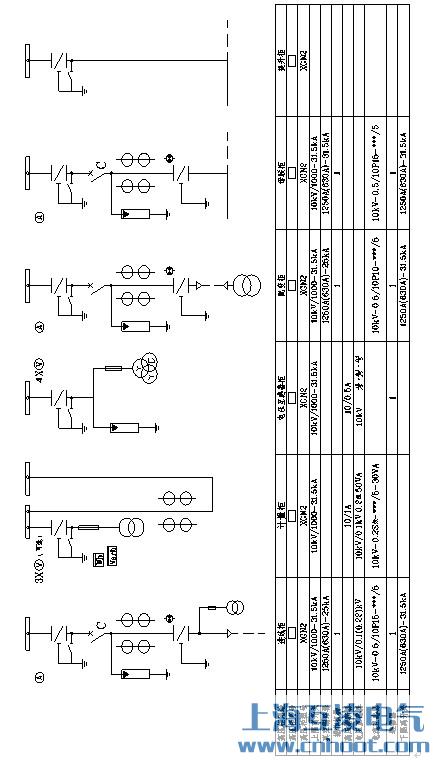

開關柜面板上須有一次模擬接線示意圖。

所有操作開關、按鈕、指示燈、手柄以及斷路器的應急分閘裝置等均有明確的、永久的標志，并表明其操作方向，如接地開關操作孔處標有“分”、“合”方向指示及表明分合位置的指示。

所有信號裝置除有顏色區別外，還有文字說明表明其用途：

合閘指示燈----紅色

分閘指示燈----綠色

合閘按鈕----綠色

分閘按鈕----紅色

其它信號指示燈---黃色

5.2.1.6二次回路開關或熔斷器上標明該元件名稱及其功能。面板元件標注采用中文銘牌，采用絲印或雙色PC板雕刻而成，白面黑字。

5.2.1.7外殼

開關柜外殼應該是金屬材料的。如果用金屬隔板或活門將高壓部件屏蔽，外殼也可以是絕緣材料的。移開式開關柜的外殼至少要滿足IP4X（IP41），固定式開關柜的外殼至少要滿足IP2X（IP41）的防護等級，同時還應保證其防護符合下述條件：

外殼的金屬部件到提供的接地點之間通過30A（DC）電流時，其壓降不得超過3V。

為不可觸及的隔室的外殼部件應清楚地標明不得拆卸。

外殼的水平表面，如頂板，如果制造廠允許運行或維護時運行人員有在開關設備和控制設備上站立和行走時，相關區域應設計成可以承載運行人員的重量而不發生過度變形，并能保證正常運行。但不能安全站立或行走的蓋板等，例如壓力釋放通道，應清晰地給予標示。

5.2.1.8蓋板和門

蓋板和門由金屬材料制作，如果高壓部件被金屬隔板或活門屏蔽，蓋板或門也可以用非金屬材料。

蓋板和門關閉后，應具有與外殼相同的防護等級。

蓋板和門不得使用網狀的金屬編織物、拉制的金屬網或類似的材料。

根據高壓隔室的可觸及類別，蓋板和門分為兩類：

a.依靠工具時可觸及隔室的蓋板或門

在正常運行和維護時不需打開的蓋板（固定蓋板）或門，僅限使用工具才能打開、拆卸或移開；

b.由聯鎖控制的可觸及隔室或由程序控制的可觸及隔室的蓋板或門

日常工作和/或日常維護需要觸及的隔室，應裝有蓋板或門，而且應是不需要工具就可打開或移開，并且具備下列特征：

——聯鎖控制的可觸及隔室：

這些隔室應裝有聯鎖裝置，只有隔室內可觸及的主回路部件在不帶電并接地時，或都在隔離位置且相應的活門已關閉時才可能打開隔室。

——程序控制的可觸及隔室：

這些隔室應設有鎖定措施，例如掛鎖。

5.2.1.9隔板或活門

如果可移開部件處于接地位置、試驗位置、隔離位置或移開位置中的任一位置時，其隔板或活門均為外殼的一部分，則它們應該是金屬的并應接地，且應提供與外殼相同的防護等級。

5.2.1.10通風通道和通風口

通風通道和通風口的布置和防護應具有與外殼相同的防護等級，可以使用網狀編織物或類似材料制成，但應具有足夠的機械強度。

通風通道和通風口的布置應考慮到在壓力作用下排出的氣體或蒸汽不致危及到操作人員。

觀察窗應都能觀察到開關的隔離斷口、隔離開關和接地開關的工作狀態；采用機械強度與柜體相近的耐火透明材料制成，并與高壓導電體保持有足夠絕緣強度的凈空距離；對不可見的觸頭，開關柜應提供表示觸頭位置清晰而可靠的指示。觀察窗至少應達到對外殼規定的防護等級。

觀察窗應該使用機械強度與外殼相當?shù)耐该髡诎澹瑫r(shí)應有足夠的電氣間隙和靜電屏蔽等措施（例如，在觀察窗的內側加一個適當?shù)慕拥亟饘倬幙椌W(wǎng)），以防止形成危險的靜電電荷。

主回路帶電部分與觀察窗的可觸及表面之間的絕緣應能耐受表1?規定的對地和相間的試驗電壓。

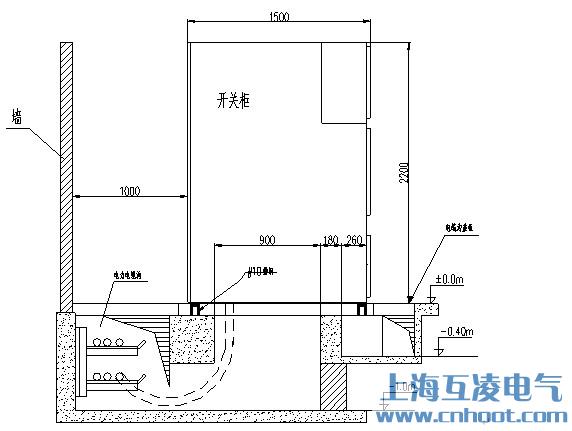

5.2.1.11電纜接頭至電纜引入處（孔或固定箍）距離≥650mm，柜內裸導體相對地、相間空氣間隙必須大于125mm（不能滿足時可采用復合絕緣），柜內套管、支持絕緣件采用阻燃材料。

5.2.1.12電力電纜隔室與電纜溝連接處應設置防止小動物進入的措施。

5.2.1.13在電纜不能與開關設備斷開時，那些與電纜連接的部件應能按照電纜標準要求，耐受規定的電纜試驗電壓。

5.2.2開關及機構

5.2.2.1斷路器采用真空斷路器，配一體化彈簧操作機構或永磁機構。

5.2.2.2斷路器應能在85～110％額定操作電壓范圍內能可靠合閘；在65～120％額定操作電壓的范圍內應可靠分閘，電壓低于30％額定操作電壓不應分閘。

5.2.2.3斷路器以及接地開關操作孔應有聯鎖裝置，聯鎖裝置應保障“五防”正確，“五防”功能參見5.2.4.1.

5.2.2.4開關及操作機構的安裝尺寸應統一，相同部件應具互換性。

5.2.2.5儲能操作

a.一般要求

開關柜內儲能操作的斷路器，當操動機構儲足能量時，應該能關合和開斷它的額定短路電流。

規定了最大合閘和分閘時間時，所測得的分閘和合閘時間不得超過此值。

除了在維修時的慢操作外，主觸頭只應該在傳動機構的作用下以設計的方式運動。

儲能操作的斷路器，應能在關合額定短路關合電流的操作后立即分閘。

b.人力儲能

彈簧用人力儲能時，應該標出手柄運動的方向，在斷路器上應裝設彈簧儲能指示器。

用人力給彈簧儲能所需的最大操作力不應超過250N。

c.電動機儲能

供彈簧儲能的，或驅動壓縮機或泵的電動機及其電氣輔助設備，在額定電源電壓的85%～110%之間，在額定頻率下應該能夠正常工作。

制造廠應該提供用手力給彈簧儲能的工具，此類工具應符合上述的要求。

d.永磁機構

永磁操作機構電池在無外接電源一個月內，其儲能應確保30次正確分合閘操作。永磁機構要求其后備電池的使用壽命確保在五年以上。

5.2.3接地

接地導體應設有與接地網相連的固定連接端子，并且有明顯的接地標志，接地點應標有“接地”字樣或其它接地符號，接地螺釘?shù)闹睆讲坏眯∮?2mm。

5.2.3.1開關柜的接地

接地回路的短時耐受電流值取決于使用設備的系統的中性點接地方式。對于中性點直接接地系統，接地回路的短時耐受電流最大值可達到主回路的額定短時耐受電流值；對于中性點非直接接地系統，接地回路的短時耐受電流最大值可達到主回路的額定短時耐受電流87%（異相接地故障情況下）。

接地回路一般應設計為至少能耐受一次短時耐受電流最大值的作用。

5.2.3.2主回路接地

為了確保維護人員維護時的安全，主回路中凡規定或需要觸及的所有部件都應能預先接地，但不包括與開關設備分離后變成可以觸及的可移開部件和可抽出部件。

5.2.3.3外殼接地

每臺開關柜的底架上均應設置可靠的適合于規定故障條件的接地端子，該端子應有一緊固螺釘或螺栓用來連接接地導體。緊固螺釘或螺栓的直徑應不小于12mm。接地連接點應標以規定的“保護接地”符號。和接地系統連接的設備的金屬外殼部分可以看作是接地導體。

所有金屬部件和外殼在正常運行條件下均應與接地端子相連接。構架的金屬部分的接地，應設計成其連接到接地端子處的導體通過30A?直流電流時壓降不大于3V。接地導體應能承受接地回路的額定短時和峰值耐受電流。

接地導體在規定的接地故障條件下，當額定短路持續時間為4s?時，其電流密度不應超過110A/mm2，但最小截面積不應小于160mm2。接地導體的末端應用銅質端子與設備的接地系統相連接，端子的電氣接觸面積應與接地導體的截面相適應，但最小電氣接觸面積不應小于160mm2。

每個功能單元的外殼均應連接到接地導體上。固定在外殼上的小部件，只要直徑不大于12.5mm就不用連接到接地導體上，例如：螺母。除主回路和輔助回路之外的所有要接地的金屬部件應直接或通過金屬構件與接地導體相連接。

功能單元內部的相互連接，如框架、蓋板、門、隔板和其他構件之間的連接，應采用某種工藝以保證它們之間的電氣連續性（例如用螺栓或焊接來固定）。高壓隔室的門應采用適當?shù)姆椒ㄅc框架相連接。

5.2.3.4接地裝置的接地

如果接地連接必須承載全部三相短路電流（如短路連接用于接地裝置時），這些接地連接應選用相應的尺寸。

5.2.3.5可抽出部件和可移開部件的接地

可抽出部件應接地的金屬部件，在試驗位置、隔離位置及任何中間位置均應保持接地。在任何位置，接地連接的載流能力均應不小于對外殼要求的數值。

可移開部件應接地的金屬部件，在插入過程中，在靜觸頭和主回路的可移開部件接觸之前應接地。

如果可抽出部件或可移開部件包括將主回路接地的其他連接裝置，則認為處于工作位置的接地

連接是接地回路的一部分，它應具有相應的額定值。

5.2.4聯鎖裝置

為了保證安全和便于操作，金屬封閉開關設備和控制設備中，不同元件之間應裝設聯鎖，宜采用機械聯鎖。機械聯鎖裝置的部件應有足夠的機械強度，以防止因操作不正確而造成變形或損壞。下列規定對主回路是強制性的。

聯鎖裝置是由元件（它可能包括機械部件、電纜、接觸器、線圈等）組成的系統。每個元件都應該看作是輔助和控制設備的部件。

5.2.4.1具有可移開部件的金屬封閉移開式開關柜

只有斷路器在分閘位置時可移開部件才能抽出或插入。

可移開部件只有處于試驗位置時，接地開關才能合閘，相應隔室的門才能打開。

可移開部件只有在工作位置、移開位置、試驗位置時，才能操作斷路器。

處于合閘位置的接地開關只有相應隔室的門關閉后才能分閘，可移開部件才能插入。

斷路器只有在與自動分閘相關的輔助回路均已接通時才能在工作位置合閘。反之，當斷路器在工作位置時輔助回路不得斷開，相應隔室的門不能打開。

5.2.4.2裝有隔離開關的固定式開關柜

應裝設聯鎖裝置以防止在規定條件以外進行隔離開關的操作。只有相關的斷路器處于分閘位置時才能進行隔離開關的操作。

只有隔離開關處于分閘位置時，其接地開關才能合閘，隔室的門才能打開。反之，只有隔室的門關閉后，處于合閘位置的接地開關才能分閘。

接地開關與相關的隔離開關之間應裝設聯鎖。

應裝設可防止就地誤分或誤合斷路器的裝置。

附加的或者可選擇的聯鎖措施應根據制造廠和用戶的協議。制造廠應提供有關聯鎖特性和功能的所有必要的資料。

對于因操作不正確而可能引起損壞，或在檢修時用于建立隔離斷口的主回路元件，應裝設鎖定裝置（如加裝掛鎖）。

如果回路接地是通過與接地開關串聯的主開關裝置（斷路器）接地，則接地開關還應與主開關裝置聯鎖，且應采取措施防止主開關意外分閘，如斷開脫扣回路和阻止機械脫扣。除接地開關外，也可以是隔離開關處于接地位置。

如果采用非機械聯鎖，其設計應保證在失去輔助電源時不會出現聯鎖失靈的情況。但是，對于緊急操作，制造廠應給出解除聯鎖的措施和手動操作的其他方法，并規定其操作程序。

機構應能夠進行電動、手動儲能合閘、分閘操作。

操動機構用操作工具運動方向應有明顯標志。

機構應裝在防潮、防塵、防銹的密封殼體中，使用長效潤滑材料，達到維護周期內免維護。如采用非密封機構，則機件應妥善解決防銹和潤滑問題。

5.2.5銘牌

5.2.5.1內容應滿足DL/T 593?條款5.10的相關規定，并應標識清晰。

5.2.5.2內部安裝的高壓電器組件，如：斷路器、互感器、避雷器等，均應具有耐久而清晰的銘牌，銘牌應安裝在運行或檢修時易于觀察的位置。

5.2.6自動化要求

斷路器及接地開關應預留輔助開關接點并引至端子排。

所選用的其它設備應預留遙控、遙信、遙測接口，并接入端子排，以適應遠方監控需要。

5.2.7內部故障

應采取防止人為造成內部故障的措施，還應考慮到由于內部組件的故障引起隔室內過壓及壓力釋放裝置噴出氣體的影響，柜體應確保斷路器室和母線室的壓力釋放通道相互獨立，方向朝上，壓力釋放噴出的氣體不應危及工作人員的安全。

開關柜應能防止因本身缺陷、異常或誤操作導致的內電弧傷及工作人員，并能限制電弧的燃燒時間和延燒范圍，保證不將故障擴展到相鄰柜體。

如果懷疑所采取的措施不能有效防止內電弧，制造廠應提供補充說明和進行必要的試驗，以驗證防護措施符合已商定的要求。

5.2.8二次回路

5.2.8.1輔助和控制回路元件的要求

a.元件的選擇

元件的性能應滿足相關的國家和行業標準的要求。

輔助和控制回路元件包括：微機保護裝置、輔助開關、繼電器、并聯脫扣器、電動機、加熱元件、表計、計數器、指示燈、電纜和電線、端子、輔助和控制觸頭、輔助和控制觸頭以外的觸頭、接觸器和電動機啟動器、低壓開關、低壓斷路器、低壓熔斷器、低壓隔離開關、插頭、插座和接線器、印刷板、電阻器、照明、線圈等。

輔助和控制回路中使用的所有元件的選擇和設計應使得在所有實際運行條件下、在輔助和控制回路的外殼內，能夠在其額定特性下運行。

微機保護裝置應符合10kV保護技術標準的要求。

應當采取適當?shù)拇胧ǜ魺?、加熱、通風等）保證維持正確功能所需要的運行條件。如果加熱是設備正確功能的基本條件，應提供對加熱回路的監控。對于用于低溫地區的斷路器，其機構箱中應設置可自動投切的加熱裝置，并有保溫措施。加熱器在額定電壓下的損耗應在制造廠規定值的±10％范圍內。

連接點上極性的反轉不應該損壞輔助和控制回路。

b.元件的安裝

元件應按照其制造廠的說明書進行安裝。

c.可觸及性

分閘和合閘控制開關或按鈕應位于正常的操作高度，0.4m?到1.8m?之間。其它控制開關或按鈕應位于易被操作的高度，指示裝置應位于易被讀取的位置。

考慮到正常操作高度，構架安裝和地面安裝的輔助和控制回路的外殼應安裝在高度滿足上述可觸及性、操作和讀取高度要求的位置。

外殼內元件的布置應使得在安裝、接線、維護和更換時能夠觸及的位置。

d.識別

安裝在外殼內的元件應易于識別，且應該和接線圖和電路圖的指示一致。如果元件是插入式的，則元件和固定部分（元件插入的位置）上應有確認標記。在元件或電壓的混雜可能引起混亂的場合，應考慮更明晰的標記。

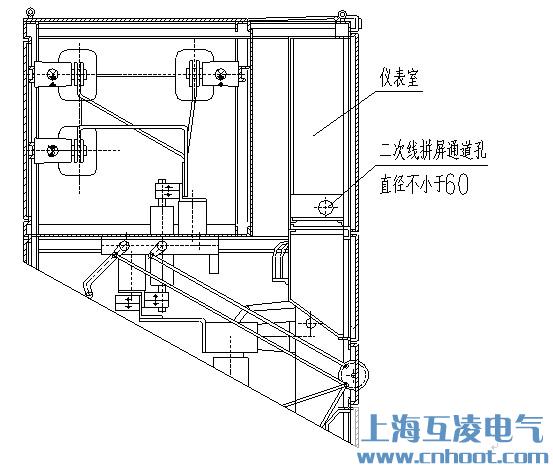

5.2.8.2柜內應預留二次線的通道。

5.2.8.3柜內端子要求使用防塵阻燃型產品，并預留15％備用端子。用于外部聯接端子包括備用端子都是線夾式的。

5.2.8.4操作機構的控制、信號回路及元件應能承受工頻試驗電壓2kV/min。

5.2.8.5電流互感器的二次導線截面為銅芯4.0mm2，電壓互感器的二次導線截面為銅芯2.5mm2，控制導線截面為銅芯1.5 mm2。

5.2.8.6開關柜應具備以下保護功能

應具有單項接地保護功能。

應具有重合閘功能。

應具有測量功能，能夠測量三相電壓、三相電流、有功功率、無功功率、功率因素等參數；

應具有快速保護功能，能夠快速隔離故障；

應具有電瞬時速斷、限時速斷、定時過流等保護功能；

應具有遠程通訊功能，支持IEC101、支持IEC101、IEC103、IEC104、CDT等多種通訊協議。

5.2.9面板標志

5.2..9.1柜體正面應有清晰、完善的標志、標識，其示意圖見附錄。

5.2.9.2開關柜眉頭應有設備運行名稱（編號）標志或預留相應位置。

5.2.9.3柜的操作面板應有清晰、完善、與柜內元件接線相對應的接線圖，以及開關操作步驟說明。

結線圖中的元件，若與主回路相連（開關處于合閘運行狀態時與主回路相連）的用紅色表示，接地回路（開關處于合閘運行狀態時與地電位相連）用黑色表示。

5.2.9.4上述標志宜由生產廠家在出廠前統一按要求設置，交付安裝使用。

5.2.9.5柜內斷路器、隔離開關、接地刀閘的操作孔、操作手柄應有清晰、準確、完整的中文標志和顏色標志。

5.2.10其他要求

5.2.10.1柜內應配備溫度/濕度控制加熱器和柜內照明?？刂蒲b置應具有防銹、防塵、防霉和抗老化性能，在使用期內保證性能的穩定、可靠。

開關設備及其控制裝置配裝后應能有效地抗電磁干擾。

采用的控制設備的專用元件，諸如加熱器和閉鎖的觸點，應能在輔助和控制回路電源電壓的規定范圍內及/或在滅弧和操作介質的使用范圍內操作。

開關柜應預留故障指示器的安裝位置，故障指示器應符合南方電網公司10kV故障指示器技術規范的要求。

開關柜全部連接線、穿墻套管、端子牌、隔板、活門、絕緣件等所有附件應耐火阻燃。

5.2.10.2電流互感器及電壓互感器

電流互感器及電壓互感器的準確度級及額定負載，應能滿足繼電保護及儀表測量裝置的要求。

電壓互感器應符合GB 1207標準及南方電網公司10kV電壓互感器技術規范的要求。

電流互感器應符合GB 1208標準及南方電網公司10kV電流互感器技術規范的要求。

5.2.10.3應采用插拔式、具有驗電和二次對相功能的帶電指示器，其安裝位置應便于觀察。

5.2.11零配件選配件、備品備件、專用工具與儀器儀表要求。

5.2.11.1主要零配件（斷路器、隔離開關、接地開關、熔斷器、帶電指示器、避雷器、電壓互感器、電流互感器、發熱管、故障指示器、柜殼體材質厚度）的生產廠家、型號等，應有詳細的清單，標明型號、生產廠家，并具有相應的出廠證明。

5.2.11.2備品備件應與開關柜的相關部件具有可互換性，且具有相同的規格、試驗和材質。

5.2.11.3專用工具、儀器儀表與斷路器開關柜配套，且須附有詳細使用說明資料。

5.2.12 10kV開關柜的主要元器件見表5.2。

表5.2 ??主要元器件

備注：“√”表示標配，“*”表示選配。

6★試驗

6.1型式試驗

型式試驗?zāi)康氖球?yàn)證開關柜的各種性能。

6.1.1型式試驗項目

斷路器開關柜的型式試驗項目見表6。

表6? ?10kV開關柜型式試驗項目

6.1.2型式試驗其它要求

6.1.2.1關合和開斷能力驗證

開關柜主回路中裝用的開關裝置和接地開關，應按照相關標準并在適當?shù)陌惭b和使用條件下進行額定的關合和開斷能力的驗證試驗。其安裝條件應和金屬封閉開關設備和控制設備中的正常安裝條件相同，即應在裝有所有可能影響其性能的相關部件（如連接線、支撐件、通風設備等）時進行試驗。如果開關裝置已經在安裝條件更為嚴酷的金屬封閉開關設備和控制設備中進行過試驗，則可不進行這些試驗。

如果開關裝置已經按照它們的相關標準在金屬封閉開關設備的外殼內進行了短路性能試驗，可不再進行試驗。

由單層或多層結構以及雙母線系統組合而成的開關設備和控制設備，為了覆蓋運行中可能出現的各種情況，對用來驗證其額定關合和開斷能力的試驗程序需要特殊考慮。

如果不可能覆蓋開關裝置所有可能的布置和設計，試驗應按照下述試驗程序，根據開關裝置的具體特性和位置正確地確定試驗組合。

a.應在開關裝置中的一個典型隔室內完成全部的關合和開斷電流試驗系列。如果其他隔室的結構與其類似，且所有開關裝置完全相同，則上述試驗對這些隔室也有效。

b.如果隔室結構不相似，但采用的開關裝置完全相同，則應根據相關標準的要求，在其他每一個隔室中重復進行下述試驗或試驗方式：

―試驗方式為T100s、T100a?和臨界電流試驗（如果有），還應考慮對試驗連接布置的要求；

―E1?或E2?級短路關合操作；

―10?次CO?操作100%負荷開斷電流，根據E1、E2、E3?級進行試驗方式5?的試驗；

―TDIsc（額定短路開斷電流的關合和開斷試驗）、TDIWmax（最大I2t?時的關合和開斷試驗）；

―對SCPD（短路保護裝置）進行配合的驗證。

c.如果隔室的設計是采用多種類型或結構的開關裝置，對每一種情況均應按照上述項a.以及項b.中的要求進行全部試驗。

6.1.2.2機械試驗

a.開關裝置和可移開部件

開關裝置應按相關技術要求操作50?次，可抽出部件插入、抽出各50?次，可移開部件還應推入和移開各25?次，以驗證其操作性能是否符合要求。開關裝置中的斷路器，在進行50?次操作試驗時，應記錄其機械行程特性和動作時間，其結果應符合產品的技術要求。

可抽出和/或可移開部件應進行1000?次抽出和插入的機械壽命試驗，試驗符合產品的技術要求。

b.聯鎖

在聯鎖裝置處于可防止開關裝置操作和可移開部件插入或抽出的位置時，對開關裝置進行50?次試驗操作、對可移開部件進行各25?次的推入和移開試操作。試驗時，應施加正常的操作力，開關裝置、可移開部件及聯鎖裝置不得進行調整。對手動操作裝置，應使用正規的操作手柄進行試驗。

6.1.2.3非金屬隔板和活門的試驗

本規定僅適用于為了防止（直接或間接）接觸帶電部件的隔板和活門。如果這些隔板上裝有套管，試驗應在適當?shù)臈l件下進行，即套管的一次部分應斷開并接地。

全部或部分由絕緣材料制成的非金屬隔板和活門應按下述規定進行試驗。

a.絕緣試驗

主回路帶電部件與絕緣隔板和活門的可觸及表面之間的絕緣應能耐受本技術規范表1?規定、的對地和極間試驗電壓。

絕緣材料的樣品試樣應耐受本技術規范表1?規定的工頻試驗電壓。

主回路帶電部件和絕緣隔板或活門面向帶電部件的內表面之間的絕緣應能耐受在1.5?倍的設備額定電壓下保持1min?的試驗。試驗時，在隔板或活門內表面的最不利的位置上，應覆蓋一層面積不小于100cm2?且接地的導電箔。

b.泄漏電流的測量

為了驗證開關柜中絕緣隔板或活門是否滿足規范的規定，應進行下述試驗：

主回路的一相接地，另兩相與電壓等于金屬封閉開關設備和控制設備額定電壓的工頻三相電源相連，或者將主回路的帶電部分連接在一起再與電壓等于額定電壓的單相電源相連。對于三相試驗，應在各相依次接地的三種不同情況下測量泄漏電流，單相試驗則只需測量一次。

試驗時金屬箔應置于能防止觸及帶電部分的可觸及的絕緣表面上的最不利位置，若無法確定何處為最不利，則試驗應在不同的位置上進行，金屬箔應是圓形或方形，其表面積應盡可能大，但不得超過100cm2。金屬封閉開關設備和控制設備的外殼和骨架應接地，應在干燥和潔凈的絕緣表面上測量經金屬箔流到地的泄漏電流。測得的泄漏電流不得超過0.5mA。

如果通過絕緣表面的電流路徑被小的空氣間隙或油間隙隔斷，則這些間隙應短接；但是，如果這些間隙是為了避免泄漏電流從帶電部分流往絕緣隔板或各活門的可觸及部分而設置時，這些間隙應能耐受本規范表1?所規定的對地和相間試驗電壓。

如果接地金屬部件的布置保證泄漏電流不會流經絕緣隔板或活門的可觸及部分，則可不進行泄漏電流測量。

6.1.2.4內部電弧試驗

試驗應按照標準內部電弧試驗的規定，在安裝有代表性功能單元的主回路部件的每一種隔室內進行。

所有可能在試驗的預期持續時間終了之前能自動使回路跳閘的裝置（如保護繼電器），在試驗時不應動作。如果隔室和功能單元配有通過其他方法（如把電流切換到金屬短接回路）限制電弧持續時間的裝置，這些裝置試驗時不應動作，除非要對這些裝置進行試驗。在這種情況下，開關設備和控制設備的隔室可以在裝置工作的情況下進行試驗。但是，應按電弧的實際持續時間考核該隔室，試驗電流的持續時間不大于1s。

本試驗包括在外殼內或元件內的空氣或其他絕緣流體（液體或氣體）中出現電弧而導致故障的情況，在金屬封閉開關設備和控制設備的門或蓋板處于正常運行條件要求的位置時，這個元件的外殼構成了金屬封閉設備和控制設備外殼的一部分。

試驗程序還包括這一特定情況，即故障發生在金屬封閉開關設備和控制設備現場安裝使用的固體絕緣件上，而這個固體絕緣件不包括在預定已經過型式試驗的絕緣部件之內。

只要某一典型的金屬封閉開關設備和控制設備的功能單元的試驗更為嚴酷，其試驗結果的有效性就可以延伸到另一個功能單元，這個功能單元與典型功能單元在下述方面如果能夠認為是類似的：

―尺寸； 6★試驗 6.1型式試驗 型式試驗?zāi)康氖球?yàn)證開關柜的各種性能。 6.1.1型式試驗項目 斷路器開關柜的型式試驗項目見表6。 表6 10kV開關柜型式試驗項目 序號 型式試驗項目 包含內容 1 絕緣試驗 工頻電壓試驗 雷電沖擊電壓試驗 作為狀態檢查的電壓試驗 輔助和控制回路的試驗 電纜試驗回路的試驗 人工污穢試驗和凝露試驗 局部放電試驗 2 機械試驗 機械特性試驗 機械壽命試驗 聯鎖試驗 3 回路電阻測量 4 溫升試驗 5 短時耐受電流和峰值耐受電流試驗 6 關合和開斷試驗 7 內部燃弧試驗 8 無線電干擾電壓試驗 9 EMC 試驗 10 密封試驗 11 淋雨試驗 淋雨試驗 12 防護等級驗證 IP 代碼的檢驗 機械撞擊試驗 13 耐受地震試驗 14 噪聲水平測試 15 容性電流開合試驗，包括空載架空線路；空載、電纜的開合試驗 6.1.2型式試驗其它要求 6.1.2.1關合和開斷能力驗證 開關柜主回路中裝用的開關裝置和接地開關，應按照相關標準并在適當?shù)陌惭b和使用條件下進行額定的關合和開斷能力的驗證試驗。其安裝條件應和金屬封閉開關設備和控制設備中的正常安裝條件相同，即應在裝有所有可能影響其性能的相關部件（如連接線、支撐件、通風設備等）時進行試驗。如果開關裝置已經在安裝條件更為嚴酷的金屬封閉開關設備和控制設備中進行過試驗，則可不進行這些試驗。 如果開關裝置已經按照它們的相關標準在金屬封閉開關設備的外殼內進行了短路性能試驗，可不再進行試驗。 由單層或多層結構以及雙母線系統組合而成的開關設備和控制設備，為了覆蓋運行中可能出現的各種情況，對用來驗證其額定關合和開斷能力的試驗程序需要特殊考慮。 如果不可能覆蓋開關裝置所有可能的布置和設計，試驗應按照下述試驗程序，根據開關裝置的具體特性和位置正確地確定試驗組合。 a.應在開關裝置中的一個典型隔室內完成全部的關合和開斷電流試驗系列。如果其他隔室的結構與其類似，且所有開關裝置完全相同，則上述試驗對這些隔室也有效。 b.如果隔室結構不相似，但采用的開關裝置完全相同，則應根據相關標準的要求，在其他每一個隔室中重復進行下述試驗或試驗方式： ―試驗方式為T100s、T100a 和臨界電流試驗（如果有），還應考慮對試驗連接布置的要求； ―E1 或E2 級短路關合操作； ―10 次CO 操作100%負荷開斷電流，根據E1、E2、E3 級進行試驗方式5 的試驗； ―TDIsc（額定短路開斷電流的關合和開斷試驗）、TDIWmax（最大I2t 時的關合和開斷試驗）； ―對SCPD（短路保護裝置）進行配合的驗證。 c.如果隔室的設計是采用多種類型或結構的開關裝置，對每一種情況均應按照上述項a.以及項b.中的要求進行全部試驗。 6.1.2.2機械試驗 a.開關裝置和可移開部件 開關裝置應按相關技術要求操作50 次，可抽出部件插入、抽出各50 次，可移開部件還應推入和移開各25 次，以驗證其操作性能是否符合要求。開關裝置中的斷路器，在進行50 次操作試驗時，應記錄其機械行程特性和動作時間，其結果應符合產品的技術要求。 可抽出和/或可移開部件應進行1000 次抽出和插入的機械壽命試驗，試驗符合產品的技術要求。 b.聯鎖 在聯鎖裝置處于可防止開關裝置操作和可移開部件插入或抽出的位置時，對開關裝置進行50 次試驗操作、對可移開部件進行各25 次的推入和移開試操作。試驗時，應施加正常的操作力，開關裝置、可移開部件及聯鎖裝置不得進行調整。對手動操作裝置，應使用正規的操作手柄進行試驗。 6.1.2.3非金屬隔板和活門的試驗 本規定僅適用于為了防止（直接或間接）接觸帶電部件的隔板和活門。如果這些隔板上裝有套管，試驗應在適當?shù)臈l件下進行，即套管的一次部分應斷開并接地。 全部或部分由絕緣材料制成的非金屬隔板和活門應按下述規定進行試驗。 a.絕緣試驗 主回路帶電部件與絕緣隔板和活門的可觸及表面之間的絕緣應能耐受本技術規范表1 規定、的對地和極間試驗電壓。 絕緣材料的樣品試樣應耐受本技術規范表1 規定的工頻試驗電壓。 主回路帶電部件和絕緣隔板或活門面向帶電部件的內表面之間的絕緣應能耐受在1.5 倍的設備額定電壓下保持1min 的試驗。試驗時，在隔板或活門內表面的最不利的位置上，應覆蓋一層面積不小于100cm2 且接地的導電箔。 b.泄漏電流的測量 為了驗證開關柜中絕緣隔板或活門是否滿足規范的規定，應進行下述試驗： 主回路的一相接地，另兩相與電壓等于金屬封閉開關設備和控制設備額定電壓的工頻三相電源相連，或者將主回路的帶電部分連接在一起再與電壓等于額定電壓的單相電源相連。對于三相試驗，應在各相依次接地的三種不同情況下測量泄漏電流，單相試驗則只需測量一次。 試驗時金屬箔應置于能防止觸及帶電部分的可觸及的絕緣表面上的最不利位置，若無法確定何處為最不利，則試驗應在不同的位置上進行，金屬箔應是圓形或方形，其表面積應盡可能大，但不得超過100cm2。金屬封閉開關設備和控制設備的外殼和骨架應接地，應在干燥和潔凈的絕緣表面上測量經金屬箔流到地的泄漏電流。測得的泄漏電流不得超過0.5mA。 如果通過絕緣表面的電流路徑被小的空氣間隙或油間隙隔斷，則這些間隙應短接；但是，如果這些間隙是為了避免泄漏電流從帶電部分流往絕緣隔板或各活門的可觸及部分而設置時，這些間隙應能耐受本規范表1 所規定的對地和相間試驗電壓。 如果接地金屬部件的布置保證泄漏電流不會流經絕緣隔板或活門的可觸及部分，則可不進行泄漏電流測量。 6.1.2.4內部電弧試驗 試驗應按照標準內部電弧試驗的規定，在安裝有代表性功能單元的主回路部件的每一種隔室內進行。 所有可能在試驗的預期持續時間終了之前能自動使回路跳閘的裝置（如保護繼電器），在試驗時不應動作。如果隔室和功能單元配有通過其他方法（如把電流切換到金屬短接回路）限制電弧持續時間的裝置，這些裝置試驗時不應動作，除非要對這些裝置進行試驗。在這種情況下，開關設備和控制設備的隔室可以在裝置工作的情況下進行試驗。但是，應按電弧的實際持續時間考核該隔室，試驗電流的持續時間不大于1s。 本試驗包括在外殼內或元件內的空氣或其他絕緣流體（液體或氣體）中出現電弧而導致故障的情況，在金屬封閉開關設備和控制設備的門或蓋板處于正常運行條件要求的位置時，這個元件的外殼構成了金屬封閉設備和控制設備外殼的一部分。 試驗程序還包括這一特定情況，即故障發生在金屬封閉開關設備和控制設備現場安裝使用的固體絕緣件上，而這個固體絕緣件不包括在預定已經過型式試驗的絕緣部件之內。 只要某一典型的金屬封閉開關設備和控制設備的功能單元的試驗更為嚴酷，其試驗結果的有效性就可以延伸到另一個功能單元，這個功能單元與典型功能單元在下述方面如果能夠認為是類似的： ―尺寸； ―外殼的結構和強度；

―外殼的結構和強度；

6.2?出廠試驗

開關柜在出廠前應進行出廠試驗，以檢查設備的動作正確性和絕緣強度。出廠試驗應包括下述項目：

6.2.1主回路的工頻耐壓試驗；

6.2.2輔助回路和控制回路的工頻耐壓試驗；

6.2.3主回路電阻的測量（主母線引下點至電纜頭連接點）；

6.2.4機械性能、機械操作及機械防止誤操作裝置或電氣連鎖裝置功能的試驗?；

6.2.5對真空斷路器柜進行真空滅弧室真空壓力測量（必要時）；

6.2.6儀表、繼電器元件校驗及接線正確性檢定；

6.2.7電動裝置試驗；

6.2.8?“五防”試驗；

6.2.9防護等級檢驗；

6.2.10設計與外觀檢查。

6.3?現場交接試驗

開關柜安裝之后應進行現場交接試驗，以檢查設備的動作正確性和絕緣強度。現場交接試驗應包括下述項目：

6.3.1主回路耐壓試驗；

6.3.2輔助回路和控制回路絕緣試驗；

6.3.3主回路回路電阻測量（主母線引下點至電纜頭連接點）；

6.3.4斷路器、隔離車的機械特性和機械操作試驗；

6.3.5柜內元件試驗；

6.3.6輔助回路和控制回路接線正確性試驗；

6.3.7五防”裝置聯鎖試驗。

7 產品對環境的影響

7.1堅持以資源節約型和環境友好型的原則，同時應考慮降低投資成本和提高運行經濟性。

7.2應對噪聲、工頻電場和磁場、高頻電磁波、通信干擾等方面采取必要的防治措施，并滿足國家相關標準的要求。

7.3推廣采用高可靠性、小型化和節能型設備。

7.4優先選用損耗低的產品。

8?企業VI標識

a.設備外立面上應有統一的南方電網公司企業VI標識，并符合《中國南方電網視覺識別系統管理手冊》的要求。

b.標識的內容構成：中國南方電網標志、“中國南方電網”中英文名稱。

c.顏色：標識采用企業標準色?C100 M69 Y0 K38，背景采用白色。

d.材質選用厚度為3mm的拉絲不銹鋼板，工藝為表面文字蝕刻、烤漆入色。

e.企業標識安裝在設備外立面正面醒目位置。

f.開關柜顏色采用：GSBG51001-94B03。

9 技術文件要求

投標方應承諾在簽訂合同后提供以下所列（但不限于下列資料、圖紙、文件，投標方應承諾提供招標方提出的所有所需資料、圖紙、文件供工程設計、安裝、運維使用）的圖紙、資料、文件紙質版6套，電子版光盤2套（含AutoCAD圖）。

9.1圖紙資料

9.1.1安裝基礎圖:包括動靜載荷分布及數值，接地點位置，進出線口位置，預埋基礎位置要求等；

9.1.2開關柜一次接線圖:包括一次設備型號技術參數，一次方案編號、柜內各種設備的型號規格、開關柜的外形尺寸等；

9.1.3柜內二次接線圖；

9.1.4產品合格證書，包括開關柜合格證書、主要組部件合格證書；

9.1.5產品試驗報告，包括開關柜出廠、型式和特殊試驗報告、主要組部件試驗報告、內部電弧故障試驗、溫升試驗報告等；

9.1.6開關柜使用說明書；

9.1.7其他儀表的使用說明書；

9.1.8運行、檢修手冊及其有關資料；

9.1.9備品備件、專用工具、儀器儀表等。

投標方所有圖紙和文件資料必須經過有關程序?qū)徟⒓由w公章。

9.2技術服務

9.2.1現場安裝和試驗在投標方的技術指導和監督下由招標方完成，在安裝過程中，如發現有質量問題，投標方應及時解決，并提供備品、備件，做好銷售服務工作。

9.2.2投標方協助招標方按標準檢查安裝質量，及時處理調試投運過程中出現的問題。當發生設備質量問題，應及時采取措施解決。

9.2.3投標方應選派有經驗的技術人員，對安裝和運行人員免費培訓。

9.2.4投標方應協助招標方解決設備運行中出現的問題。

3?設計聯絡

1）投標方應在技術協議簽訂后向招標方提供正式版的用于設計、設備監造和檢驗、現場安裝和調試以及運行維護方面的圖紙、說明書和有關技術資料，同時向招標方設計代表提供拷貝磁盤2份（圖紙為AutoCAD R2000版、文字資料為Word97版）。

2）投標方應按設計需要隨時開展設計聯絡工作，提供設計所需的相關資料，以保證招標方工期要求。

3）投標方提供的圖紙必須經招標方代表確認。

10??監造、包裝、運輸、安裝及質量保證

10.1監造

10.1.1投標方必須在簽訂合同后10天之內以書面形式提供所供設備的制造進度表。按照DL/T586-2008《電力設備監造技術導則》的要求，招標方可隨時進廠監造。監造和檢驗人員有權了解生產過程、查詢質量記錄和參加各種試驗。

10.1.2監造范圍包括設備的設計、加工、制造、儲運、材料采購、組裝和試驗等重要過程，關鍵部件的質量控制，進行見證、檢驗和審核。<

10.1.3運行單位的工廠監造和檢驗工作，不減少投標方對產品的質量責任，監造和檢驗人員不簽署任何質量證明。<

10.1.4投標方應在出廠前提前至少5個工作日書面通知招標方進行出廠試驗監督。

10.2包裝 10.2.1投標方必須根據國家標準和招標方的實際運輸條件，將斷路器開關柜和所有零部件采用適合于遠途運輸?shù)陌b箱進行包裝好，并將全套安裝使用維護說明書、產品合格證明書、產品外形出廠圖、運輸尺寸圖、產品拆卸件一覽表、裝箱單、銘牌圖或銘牌標志圖以及備品備件一覽表等應妥善包裝防止受潮。<

10.2.2大件和重件需在運輸文件中附上尺寸圖和重量，并提供起吊圖紙和說明，包裝箱上應有起吊標志。<

10.2.3所需的備品備件及專用工具與儀器儀表應裝在箱內，在箱上注明“專用工具”、“儀器儀表”，以與本體相區別；并標明“防塵”、“防潮”、“防止損壞”、“易碎”、“向上”、“勿倒”等字樣，同主設備一并發運。<

10.2.4包裝箱應連續編號，不能有重號。包裝箱外壁的文字與標志應耐受風吹日曬，不可因雨水沖刷而模糊不清，其內容應包括<:

1）合同號；<

2）收貨單位名稱及地址；<

3）斷路器開關柜名稱及型號；<

4）毛重和斷路器開關柜總重；<

5）包裝箱外形尺寸；<

6）制造廠名稱；<

7）包裝箱儲運指示標志<:“向上”、“防潮”、“小心輕放”、“由此吊起”等字樣。<

10.2.5從投標方發貨至招標方收到期間，設備應完好無損。凡因包裝不良而造成一切損失應由投標方自負。<

運輸 10.3.1開關柜應有運輸及起吊標志。

10.3.2應采取有效的預防措施，為了在運輸、儲存和安裝中以及在帶電前，保護絕緣以防由于雨、雪或凝露等原因而吸潮，并防止在運輸過程中振動給設備造成的影響和損傷，并在說明書中對此應給予適當?shù)恼f明。<

10.4安裝指導

制造廠在安裝和啟動時應安排技術人員提供現場安裝指導服務，提出技術建議。<

設備在現場搬運、吊裝就位和安裝時，應按照 10.5★質量保證 1）全部設備必須是全新的，?持久耐用的，應滿足作為一個完整產品所能滿足的全部要求。投標方應保證設備在規定的使用條件下運行、并按使用說明書進行安裝和維護、預期壽命應不少于30年。

2）投標方應對其整組設備在到貨后提供不少于三年的“三包”質量保證。之后如發生產品損壞，投標方應及時為本組裝置提供維修部件，并按最近的投標價提供。<

3）訂購的新型產品除應滿足本標準外，?投標方還應提供該產品的鑒定證書。<

4）投標方應保證制造過程中的所有工藝、材料試驗等（包括投標方的外購件在內）均應符合本標準的規定。若招標方根據運行經驗指定投標方提供某種外購零部件，?投標方應積極配合。<

5）附屬及配套設備必須滿足有關行業標準的要求，?并提供試驗報告和產品合格證。<

6）投標方應有遵守本標準中各條款和工作項目的ISO9000-GB/T19000質量保證體系，?該質量保證體系已經通過國家認證并在正常運轉。 11?一次、二次及土建接口要求

11.1電氣一次接口

11.1.1開關柜柜體典型外形尺寸見表11.1、表11.2：

表11.1???移開式開關柜外形尺寸

表11.2 ???固定式開關柜外形尺寸

注?1：開關柜標稱深度，不包含門板。

2：開關柜標稱高度，包含眉頭的全部外沿（凸出的吊環等不計）。

3：表中尺寸為電纜下進下出方式時的最大參考尺寸。

11.1.2單元結線圖

圖11.1 ???移開式開關柜單元結線圖

圖11.2 ???固定式開關柜單元結線圖

11.2電氣二次接口

11.2.1柜內二次線的通道須與儀表室連通。儀表室兩側應設有二次線拼屏通道。二次線拼屏通道孔位于儀表室頂部靠前的左右兩側。如圖11.3、圖11.4：

圖11.3 ???移開式開關柜二次線拼屏通道孔

圖11.4 ????固定式開關柜二次線拼屏通道孔

11.2.2柜內端子要求使用防塵阻燃型產品，并預留15％備用端子。用于外部聯接端子包括備用端子都是線夾式的。二次端子排的排列如圖11.5：

圖11.5? ??二次端子排列圖

11.2.3柜上的各電器元件應能單獨拆裝更換而不影響其它電器及導線束的固定。每件設備的裝配和接線均應考慮在不中斷相鄰設備正常運行的條件下無阻礙地接觸各機構器件并能完成拆卸、更換工作。接線端子號應清晰可見。

11.2.4繼電器、儀表、指示燈及操作開關、按鈕的安裝位置應便于觀察及操作。

11.2.5端子排應便于更換且接線方便。正、負電源之間以及經常帶電的正電源與合閘或跳閘回路之間，必須以一個端子隔開。

11.2.6柜內所有的二次線均用阻燃型軟管或金屬軟管或線槽進行密封。

11.2.7開關柜、二次回路及端子的編號均使用拉丁字母、阿拉伯?dāng)?shù)字，此編號均與所提供的文件、圖紙相一致，接地端子均特別標示明確。電纜兩端有標示牌、標明電纜編號及對端連接單元名稱。二次接線芯線號頭編號應用標簽機打印，不得用油性筆編寫。標識應齊全、統一，字跡清晰、不易脫落。

11.2.8電壓、電流回路導線均應加裝與圖紙相符的端子編號，導線排列順序應按正相序（即黃、綠、紅色線為自左向右或自上向下）排列。

11.2.9電流互感器、電壓互感器等的接線盒均有標牌，簡明地標示其接線方式和主要數據，柜內電流互感器、電壓互感器要求帶試驗接線用的接線端子，試驗端子的活動開口向下。電流互感器在其二次端子處應有在運行中不許開路的警告標志；電壓互感器在其二次端子處應有在運行中不許短路的警告標志。所有具有極性配合關系的元件（例如電流互感器、電壓互感器、繼電器等），在其標示牌和結線圖上，相應的端子處均有極性標記。

11.2.10所有元件均應具有耐久而清晰的銘牌，其安裝方式應使銘牌便于觀察?；ジ衅?、避雷器宜采用金屬材質銘牌，絕緣件、互感器宜采用激光雕刻的銘牌。除此以外，柜內互感器的參數應采用過塑紙片可靠粘貼于儀表門內側，便于觀察。

11.2.11二次原理圖

各柜A、B、C相分別安裝一臺電流互感器，進線柜還須安裝兩臺電壓互感器，電壓互感器采用V型接法。以移開式開關柜為例，典型二次原理圖如圖11.6~11.10：

?

圖11.6?? ?進線柜二次原理圖

圖11.7????出線柜二次原理圖

圖11.8 ???母聯柜二次原理圖

圖11.9??? ?配變柜二次原理圖

圖11.10?? ?電壓互感器柜二次原理圖

11.3土建接口

開關柜的安裝基礎槽鋼采用10號槽鋼制作，基礎深度同開關柜骨架深度。開關柜的安裝基礎如圖11.11、圖11.12：

圖11.11 ????移開式開關柜的安裝基礎圖

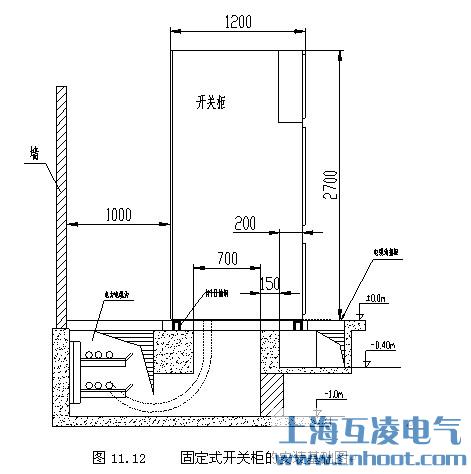

圖11.12 ????固定式開關柜的安裝基礎圖

12 ★設備技術參數和性能要求響應表

投標方應認真逐項填寫所供設備技術參數和性能要求響應表（見表12）中“投標方保證值”欄，不能空格，也不能以“響應”兩字代替，不允許改動本表內?“投標方保證值”欄之外的數值。如有差異，請?zhí)顚懕?6：技術差異表。

表12 ???10kV開關柜主要參數

13 備品備件及專用工具

必備的備品備件、專用工具和儀器儀表

投標方應向招標方提供必備的備品備件、專用工具和儀器儀表清單見表13.1，?要求提供的備品備件、專用工具和儀器儀表應是新品，?與設備同型號、同工藝。

表13.1????必備的備品備件、專用工具和儀器儀表清單 （項目單位填寫）

13.2?推薦的備品備件、專用工具和儀器儀表

投標方向招標方推薦另購的備品備件、專用工具和儀器儀表見表13.2。

表13.2? ??推薦的備品備件、專用工具和儀器儀表清單??（投標方填寫）

14 ★主要元器件來源

投標方應按表14如實填寫主要元器件來源。

表14 ???主要元器件來源一覽表??（投標方填寫）

15 LCC數據文件

根據設備全生命周期成本（LCC）管理要求，投標方應如實填寫表15?：設備投資成本費用表。同時投標方還應提供專用工具、備品備件、在線監測裝置的詳細清單。

表15?設備投資成本費用表 （投標方填寫）

16★技術差異表

投標方應將所供設備與本招標書技術文件有差異之處，無論優于或劣于本招標書技術文件要求，均匯集成此表。

表16 ????技術差異表??（投標方填寫）

?
