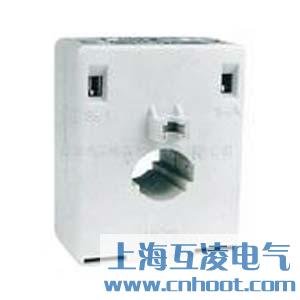

AG-0.66戶內全封閉塑殼式低壓電流互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：AG-0.66戶內全封閉塑殼式低壓電流互感器
- 型號：AG-0.66
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
AG-0.66戶內全封閉塑殼式低壓電流互感器原理
AG-0.66型系列電流互感器是為適應新型低壓成套配電裝置的要求，結合實際使用情況，在原有0.66kV母線式塑殼絕緣電流互感器的基礎上改進設計的，耐受型塑殼絕緣全封閉式戶內型產品，其結構新穎、外形美觀、耐受性能良好，適用于空間較小的抽屜式開關柜或其它型式開關柜中，在額定頻率為 50～60Hz、額定電壓為0.66kV及以下的電力系統中作電流、電能測量及繼電保護用。
AG-0.66型低壓電流互感器的作用
本型號電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線通過用。
特別提醒：當一次電流通過時，二次回路不得開路，否則有高壓產生。
AG-0.66系列電流互感器參數
1.額定一次電流：30~5000A；
2.額定二次電流：5A或1A；
3.額定電壓：0.66kV ；
4.計量準確級次：0.2S、0.5S、0.2、0.5
5.負荷的功率因素：COSΦ=0.8（滯后）等
使用條件
海拔高度不超過1000米
周圍環境溫度不高于+40攝式度,不低于-5攝式度
周圍空氣的相對濕度不大于85%(20攝式度)
安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質。
- 產品名稱：
AG-0.66戶內全封閉塑殼式低壓電流互感器
- 型號：
AG-0.66
