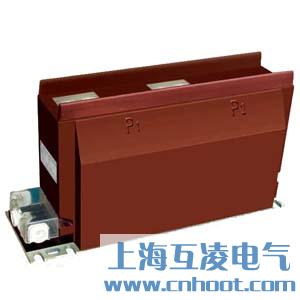

AS12/150B/4S電流互感器結構
AS12/150B/4S型電流互感器為支柱式結構，采用環氧樹脂澆注而成，耐污穢，耐潮濕性能好，也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個（或兩個）保護級，兩（或三個）繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形，并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用，安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。
AS12/150B/4S電流互感器選型
AS12/150B/4S電流互感器為環氧樹脂澆注全封閉支柱式結構，適用于戶內交流額定電壓為10KV及以下，額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍，本型互感器設計三種不同的技術參數以供選擇。另外，根據用戶的需要，本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格
AS12/150B/4S電流互感器的作用
1、額定絕緣水平：12/42/75kV；
2、負荷功率因數：COS&=0.8(滯后)；
3、額定二次電流：5A或1A；
4、表面爬電距離：260mm，滿足II級污穢等級要求；
5、產品標準：GB1208-1997《電流互感器》；
6、儀表保安系數：FS≤10；

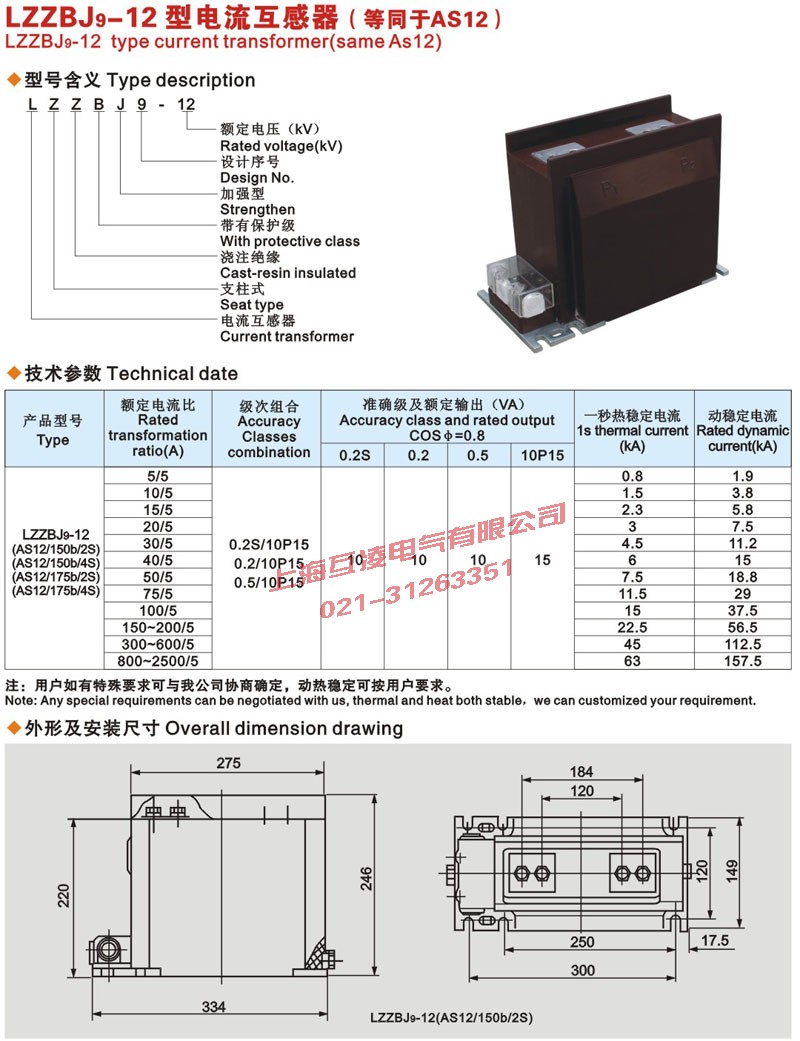

AS12/150B/4S電流互感器參數
| 產品型號 | 額定電流比(A) | 級次組合 | 額定輸出(VA) | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |||
| 0.2S 0.2 0.5 | 額定輸出(VA) | 準確級及準確限值系數 | |||||||
|
AS12/150b/4S LZZBJ9-12/150B/2S LZZJB9-12/150B/4S |
5/5 |
0.2S/10P 0.2/10P 0.5/10P |
10 | 15 | 10P15 | 0.8 | 1.9 | ||
| 10/5 | 1.5 | 3.8 | |||||||
| 15/5 | 2.3 | 5.8 | |||||||
| 20/5 | 3 | 7.5 | |||||||
| 30/5 | 4.5 | 11.2 | |||||||
| 40/5 | 6 | 15 | |||||||
| 50/5 | 7.5 | 18.8 | |||||||
| 75/5 | 11.5 | 29 | |||||||
| 100/5 | 15 | 37.5 | |||||||
| 150-200/5 | 22.5 | 56.5 | |||||||
| 300-600/5 | 45 | 112.5 | |||||||
| 800-1250/5 | 63 | 157.5 | |||||||
校驗方法
在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
AS12/150B/4S電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
