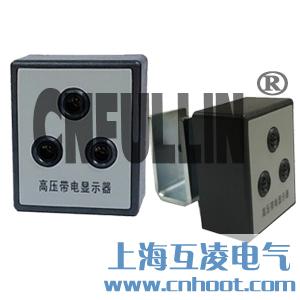

DXN-G等位帶電顯示器

     閃式等電位高壓帶電顯示器(以下簡稱帶電顯示器)是一種直接安裝在室內高壓(10~35kV)電氣設備上、直觀顯示出高壓電氣設備是否帶有運行電壓的強閃光型提示性安全裝置當高壓設備帶有運行電壓時，顯示器發出閃光，警示人們高壓設備帶電;無高壓帶電時則無指示。顯示器符合DL/T538-93《高壓帶電顯示裝置技術條件》和DL740-2000《電容型驗電器》有關技術指標的綜合要求。

   該顯示器是利用靜電感應原理，在高壓設備周圍電場的作用下，利用電場能達到強閃光高壓帶電顯示目的。它能準確可靠地將高壓設備帶電狀況用閃光的方式顯示，指示清晰、醒目。使用帶電顯示器可以有效地防止由于人們對設備帶電狀況不掌握誤觸高壓帶電設備造成的高壓觸電事故及設備短路損壞事故。對于防止帶電掛地線、帶電合接地刀閘事故，同樣能起到顯著的預防作用。

 DXN-G等位帶電顯示器特點

1、提示性強。當高壓設備帶有運行電壓時，該顯示器能準確可靠地將高壓設備帶電狀況用閃光的方式顯示，帶電顯示直觀、清晰、醒目。用于提醒工作人員設備帶電，以防止誤入帶電空間。

2、可靠性高。利用靜電感應的原理，在高壓設備周圍電場的作用下，利用電場能達到強閃光高壓帶電顯示目的。帶電顯示器不用電池或其他二次輔助電源。

3、長使用壽命?？砷L期不間斷運行10年顯示部件和內部元件全部采用長壽命、高可靠性元件。

4、安裝簡便，免維護。帶電顯示器設計有專用彈簧卡具，直接安裝于高壓電氣設備上，在做好隔離措施的前提下可帶電裝、拆，處于等電位狀態。該顯示器不受“過電壓”影響也不影響高壓設備對地絕緣。

5、抗干擾性強。分相顯示，不受鄰相(路)分相顯示，不受鄰相(路)干擾，不會出現“誤指示”

二、技術指標

1.適用電壓:10~35kV;

2.工作頻率:50Hz~60Hz;

3.適用溫度:-35C~+70C;

4.起動電壓Ut:20%U中<Ut≤70%U中

5.使用場所:室內高壓母線或者GG-1A、GSG高壓開關柜內高壓引線上:

6.使用壽命:大于10年:

7.外形尺寸:40X50X40mm;

8.顯示清晰度:3米以內清晰可辨;

9.抗異相干擾能力:系統正常運行時，三相正常顯示:系統缺相運行時，帶電相正常顯示

無電相不顯示。

三、安裝方法和注意事項

1.安裝方法:

a.選擇相應電壓等級的帶電顯示器:b.選擇便于觀察的安裝位置，以保證安裝 后顯示器的顯示窗朝向觀察者

c.確認待安裝位置的導線確已停電;

d.將顯示器的彈簧卡具卡在扁導線上,用手直接旋轉顯示器使得帶有頂尖的固定螺桿接觸導線并固定牢固。如安裝位置是電纜出線的圓形導線，可用手直接將專用卡具卡在導線上即可:

e.安裝時應遵守《電業安全工作規程》的規定

2.使用注意事項

a.該顯示器與其安裝處所的高壓設備是等電位，故安裝運行后也是高壓帶電設備:b.該顯示器用于反映高壓設備是否帶有

運行電壓，對于高壓設備受周圍電場的影響產生較低的感應電壓不予反映。c.安裝時應盡量避開“同相干擾區”(同相干擾區容易出現在帶電設備不是一根導線，而是面積較大的金屬導體的部位或者導線拐角的內角側。)

d.不得將該顯示器替代高壓驗電器使用，有關驗電應按照安全規程有關的規定執行
