概述

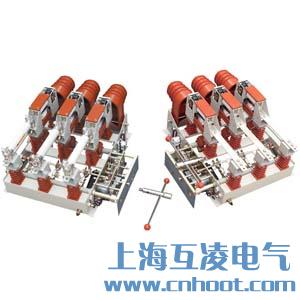

FZN25-12/630真空負荷開關和組合電器，適用于三相交流50Hz環網或終端供電和工業用電設備中，作負荷控制和短路保護之用，負荷開關分合負荷、閉環電流、空載變壓器和電纜充電電流。組合電器可以開斷直至額定短路電流的任何電流。采用直動式隔離斷口和真空滅弧室聯動。具有手動和電動功能。

獨特的傳動結構設計，滅弧室僅在關合和開斷的瞬間承受高壓，故體積小，重量輕。

可實現隔離斷口和滅弧室斷口的一次性操作。

在靜觸頭與動觸頭導電筒之間有與接地開關互為聯動的接地活門，既保證了安全又方便了檢修。

型號及其含義

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過l000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

主要技術參數

外形及安裝尺寸

常用產品型號：FZN25-12/630A、FZN25-12/125A、FZN25-12/630-20、FZN25-12/125-31.5

結構特點

FZN25-12型真空負荷開關和FZRN25-12型組合電器、總體結構采用操作機構布置于主回路側面的形式。（可根據用戶需求提供主回路右、左側面或正面的形式）。主導電部分由絕緣罩、靜觸頭、活門、導電筒、真空滅弧室等構成，組合電器還有限流熔斷器。

本產品采用TF351型真空滅弧室、陶瓷外殼、銅鎢觸頭材料、平板觸頭結構，其電磨損小、壽命長、開斷次數高、關合、開斷能力強、操作維護簡便。

融開關本體與操作機構于一身，集隔離開關、負荷開關、接地開關于一體，結構緊湊，體積小，安裝方便，動作靈活等。
