簡介

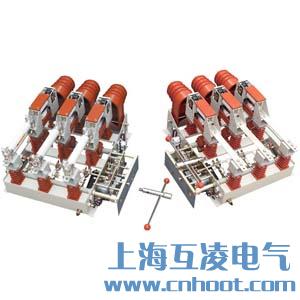

FZN25-12D交流高壓真空負荷開關是三相交流50Hz，額定電壓12kV的戶內裝置，適用于工礦、企業、配電所及變電站等場合，作為電氣設施的保護和控制，用于分合負荷電流、閉環電流、空載變壓器和電纜充電電流。配有手動和電動機操作機構，便于實現電力系統的三遙控要求。FZRN25-12D/T200-31.5型交流高壓真空負荷開關-熔斷器組合電器是三相交流50Hz，額定電壓12kV的戶內裝置，適用于工礦、企業、配電所及變電站等場合，作負荷控制和短路保護之用。配裝的接地開關，可以承受短路電流。操動機構可手動和電動，便于實現電力系統的三遙控要求。FZN25-12D、FZRN25-12D型負荷開關和組合電器適用于三相環網或終端供電的市區配電站和工業用電設備中，作負荷控制和短路保護之用。由于組合電器對變壓器等電器設備的保護作用比斷路器更可靠，更經濟，特別適用于環網、雙輻射供電單元和箱式變電站。

型號及其含義

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過l000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

主要技術參數

外形及安裝尺寸

常用型號：FZRN25-12D/T630-20、FZRN25-12D/T125-31.5、FZRN25-12D/T200-31.5

結構特點

FZRN25-12D型真空負荷開關和FZRN25-12型組合電器、總體結構采用操作機構布置于主回路側面的形式。（可根據用戶需求提供主回路右、左側面或正面的形式）。主導電部分由絕緣罩、靜觸頭、活門、導電筒、真空滅弧室等構成，組合電器還有限流熔斷器。

本產品采用TF351型真空滅弧室、陶瓷外殼、銅鎢觸頭材料、平板觸頭結構，其電磨損小、壽命長、開斷次數高、關合、開斷能力強、操作維護簡便。

融開關本體與操作機構于一身，集隔離開關、負荷開關、接地開關于一體，結構緊湊，體積小，安裝方便，動作靈活等。
