概述

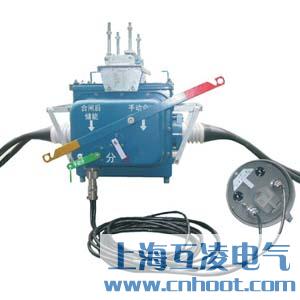

FZW28-12F/630-20戶外高壓真空負荷開關適用于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。

適用于變電站、工礦企業及城、農網作保護城、農網自動化配電網絡以及頻繁操作的場所。

分界負荷開關由FZW28—12真空負荷開關和控制器兩大部分組成，通過航空插座及戶外密封控制電纜進行電氣連接。能可靠判斷檢測界內外的毫安的零序電流及相間斷路電流，可適宜不同中性點接地方式的配電系統。

型號及其含義

主要技術參數

外形及安裝尺寸

常用產品型號：FZW28-12F/630-20、FZW28-12F/630-16、FZW28-12F/630A

使用環境條件

1、周圍空氣溫度上限不超過40度，下限不超過-45度

2、風速不大于35m/s

3、海拔不高于1000m，地震烈度不超過8度

4、環境濕度：月平均相對濕度不大于90%，日平均相對濕度不大于95%

5、覆冰厚度不超過10mm

6、安裝場所應無易燃、易爆、化學腐蝕及經常性劇烈振動的場所

7、中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經小電阻接地

基本結構

1、分界開關由引進東芝技術的VSP5-12真空負荷開關、故障檢測控制器兩大部分組成。通過航空插座及戶外密封控制電纜進行電氣連接

2、采用真空滅弧，SF6氣體絕緣，內置主回路隔離刀與滅弧室串聯，絕緣性能高

3、改進型的電磁機構，可以進行電動、手動分合

4、開關上方設置壓力釋放區域，設有“翻牌”指示

5、內置零序和短路保護電流互感器；內置（或外置）電壓互感器，提供操作電源

6、整套結構為免維護設備
