產品概述

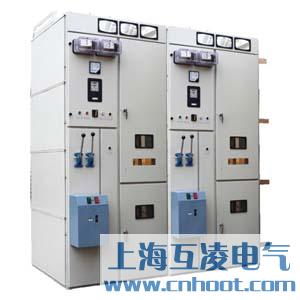

GG-1A(F)固定式戶內交流金屬封閉開關設備（以下簡稱“開關設備”）適用于額定電壓為3～10kV。額定頻率為50Hz的三相交流單母線和單母線旁路系統中，作為接受和分配電能之用，該產品具有完善、可靠、操作方便的“五防”功能。

開關設備符合GB/T11022高壓開關設備和控制設備標準的共用技術要求》標準的規定。

開關設備內主開關根據用戶需求可配用真空斷路器和少油斷路器。

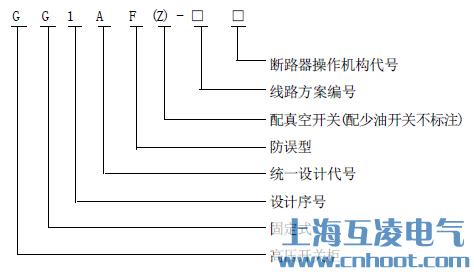

型號及其含義

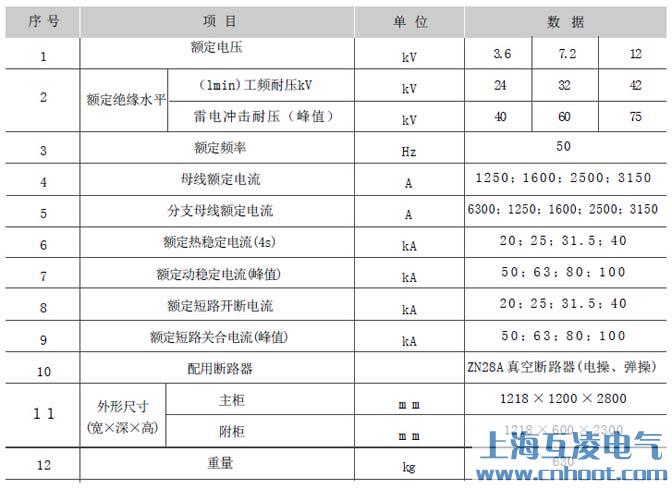

技術參數

使用環境條件

1．海拔高度不超過1000m；

2．空氣溫度：上限+40℃、下限一般地區-10℃，高寒地區-25℃；

3．相對環境溫度：日平均不大于95%，月平均不大于90%；

4、沒有導電塵埃及足以腐蝕金屬和破壞絕緣的氣體的場所；

5、沒有爆炸危險的場所；

6、沒有劇烈震動和顛簸及垂直傾斜度不超過5度的場所。

特殊工作條件

當開關柜安裝在高于1000m的海拔地區時，必須與廠家協商。當環境溫度升高超過規定時，必須在柜內進行強迫通風，以提高母線和分母支線的載流量。當開關柜運行在具有高溫或溫度變化較大的氣侯環境中時，可能有凝霜危險，因此必須安裝加熱器以防事故與腐蝕發生。

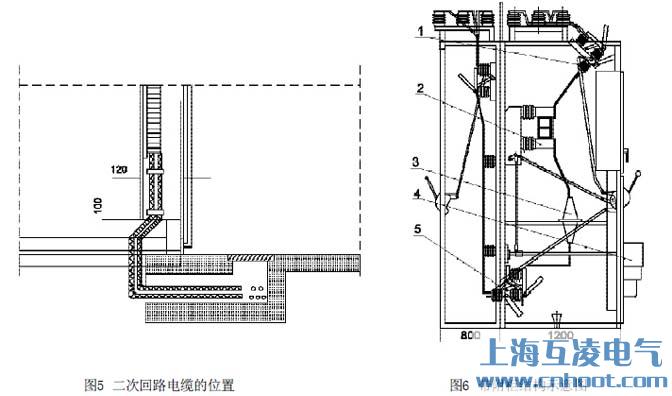

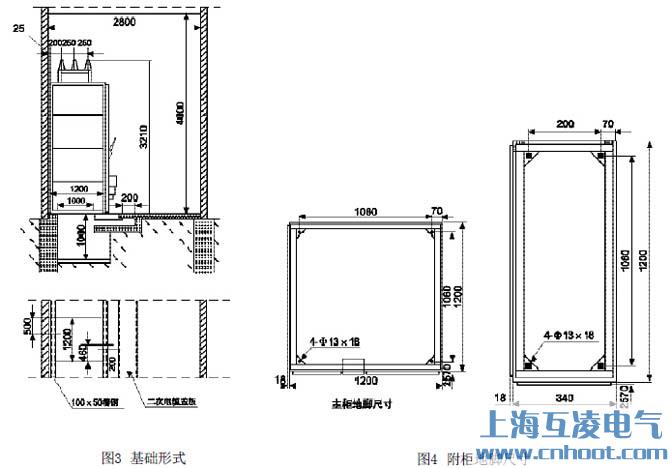

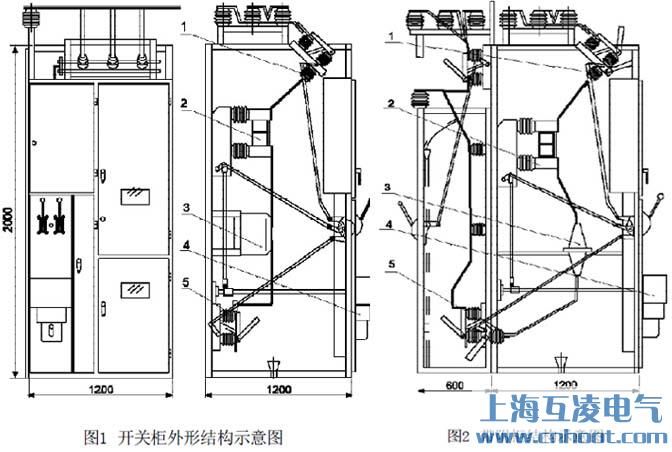

外形安裝尺寸
