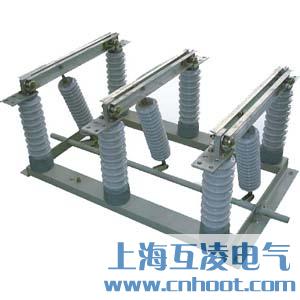

- 產品名稱：GN2-40.5/630A隔離開關
- 型號：GN2-40.5-630A
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
概述
GN2-40.5/630A戶內高壓隔離開關是三相交流高壓電器設備,用于額定電壓40.5kV、額定頻率50Hz或60Hz的交流電力系統中，供高壓線路在無載荷情況下進行換接，以及對被檢修的高壓母線、斷路器等高壓電氣設備與帶電的高壓線路進行電氣隔離或聯通之用。
結構特點
該隔離開關為三相聯動式，由底架、轉軸及聯動板、支柱絕緣子、導電閘刀幾靜觸頭等部分組成。轉軸裝在底架上，軸上焊有聯動版，通過拉桿絕緣子與閘刀相連。轉軸兩端伸出底架，其任何一端均可與操作機構相連進行分、合閘。本系列隔離開關可以水平、垂直或傾斜安裝。
主要技術參數表
| 項目 | 單位 | 數據 | ||
| 額定電壓 | KV | 10 | 20 | 35 |
| 額定電流 | A | 1000、2000、3000 | 400 | 400、600、1000 |
| 額定峰值耐受電流 | KA | 80、85、100 | 50 | 52、64、70 |
| 額定短時耐受電流 | KA | 40、51、70 | 14 | 14、25、72.5 |
| 額定短時持續時間 | S | 5 | ||
外形安裝尺寸
主要產品：GN2-40.5/400A、GN2-40.5/630、GN2-40.5/1250A、GN2-40.5/1600A、GN2-40.5/2000A
