概述

GNF38-32KV型系列戶內隔離開關，是為了適應固定式高壓柜，環網柜向緊湊型，小型化發展的需要而設計制造的。它具有三工位結構，全絕緣底板；并配有同軸鎖定和完善的機械連鎖機構，外形緊湊小巧。是緊湊型箱式開關柜最佳選配開關。

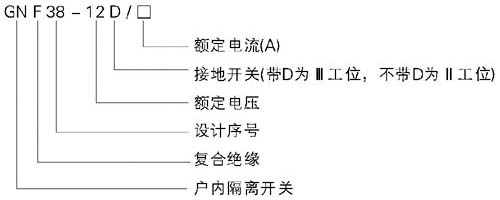

型號及其含義

主要結構特點

采用母線穿墻式整塊絕緣底板(APG工藝)，外絕緣爬電比距可達24mm/kV，絕緣性能良好。

單斷點，三工位結構確保隔離開關合閘時不能接地，接地時不能合閘。

配有同軸手操機構和位置定位裝置。

GNF38-12高壓隔離開關安裝和調試

開箱后，應檢查產品有無破損和銹蝕，產品銘牌，合格證是否與訂貨單相符，裝箱清單是否與實物相符，完好無損。清理表面灰塵和污垢。

檢查開關各主要連結部位的螺釘是否松動，如有上述情況，應進行旋緊調整。對機械磨擦部位涂以工業凡士林油。按高壓柜，環網柜的位置需要進行安裝，注意開關分閘時帶電部分與對地的絕緣距離大于125cm。開關安裝好以后應無負荷操作3-5次，檢查分，合，接地標識是否和相應的操作益吻合，操作時不行有卡住等非正常現象。動，靜觸頭接觸壓緊彈簧的壓力出廠時已調好，用戶不必再調整。開關與母線的連接處，接觸必須良好，固定可靠。

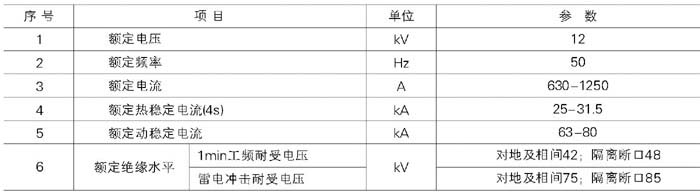

主要技術參數

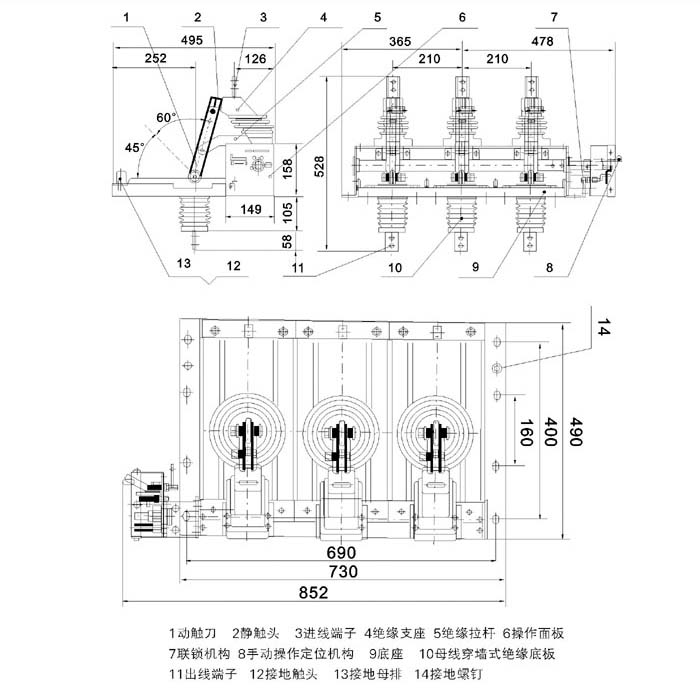

外形及安裝尺寸

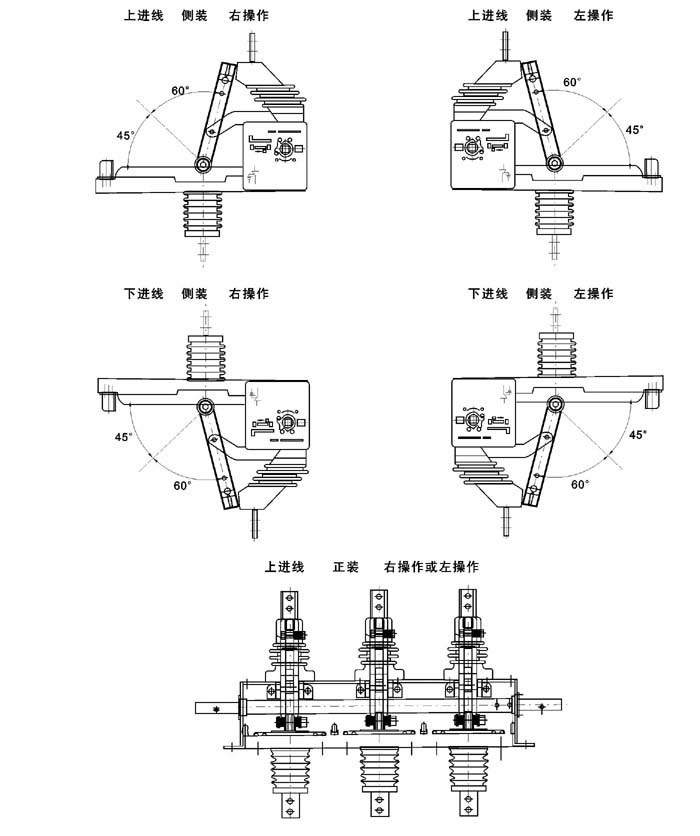

安裝方式
