概述

GW13系列中性點隔離開關是在無載荷情況下，分何變壓器中性點聯線之用，在閘刀處于正常分閘位置時，可提供一個符合安全要求的絕緣距離。操動機構輸出軸可作180度水平旋轉，操作機構上的定位裝置能保證觸頭與靜觸頭處于正確位置或分?jǐn)辔恢谩?/p>

本中性點隔離開關滿足GB1985《交流高壓隔離開關和接地開關》及IEC-129（1984）標準要求。它性能可靠、運行安全、結構簡單、安裝調整方便。廣泛使用于63KV-110KV變電站。

主要產品：GW13-40.5/630-8

使用環境

a.海拔不超過1000m；

b.周圍空氣溫度：上限+40度，下限-40度；

c.風壓不超過700Pa；

d.地震烈度不超過8級；

e.覆冰厚度不大于10mm；

f.支柱絕緣子污穢等級：普通型為0級，耐污型按用戶要求。

特點

1、改進了軸承轉盤結構，使軸承座實現了防水功能。且配有注油孔、調整螺釘，開關的整體性強且維護更加簡單、方便。

2、導電桿與觸頭之間、導電桿與觸指座之間均采用銅焊工藝，另外觸指與觸指座之間加裝軟連接，使產品的主回路電阻比采用螺釘連接的大幅減小，從而減少觸頭在運行中的發熱問題。接地導桿采用導電性能優良的鋁合金，觸頭部分采用銅鑄件，導電桿與底座連接處及接地觸指與觸指座之間均加裝軟連接，因此接地回路的導電性能大大的增強。

3、導電外露部分均采用紫銅鍍銀的表面處理工藝，鍍銀處理，表面光潔、美觀、抗腐蝕能力強、持久耐用。

4、改進軸與孔配合方式：鐵與銅配合改為銅與銅配合或不銹鋼與銅配合，解決了在戶外長期使用出現的咬死現象。外露標準件采用不銹鋼；金屬件采用熱鍍鋅處理，開關的耐腐蝕能力。

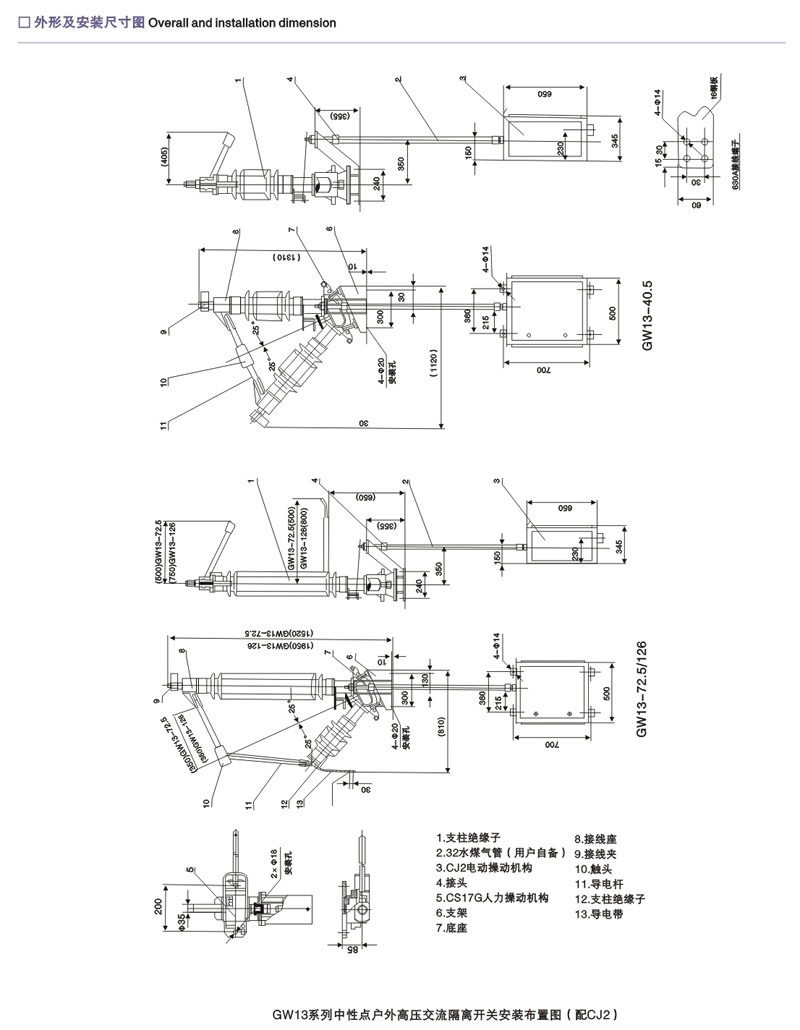

參數及安裝尺寸
