概述

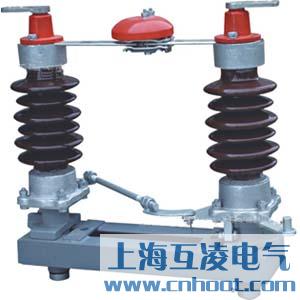

GW4-40.5/1250A隔離開關是一種在電力系統中無載的情況下，分合電力線路和設備的電氣設備，廣泛用于電力系統和工礦企業。產品的各項指標符合GB1985《交流高壓隔離開關和接地開關》、DL/T593《高壓開關設備的共用訂貨技術導則》、DL486《交流高壓隔離開關訂貨技術條件》的要求。

結構圖

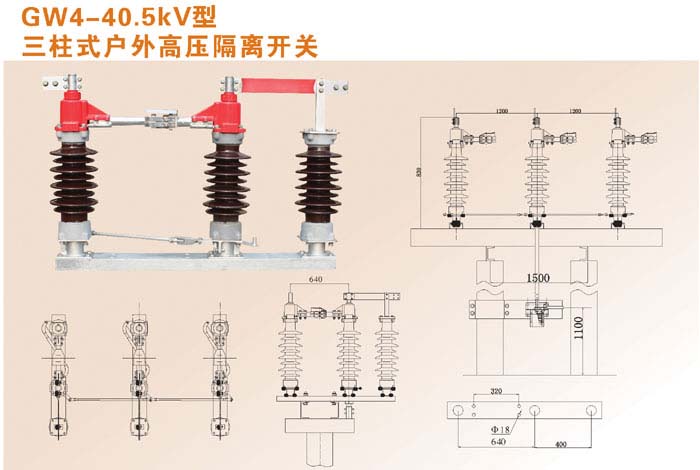

GW4-40.5三柱式結構圖

產品簡介

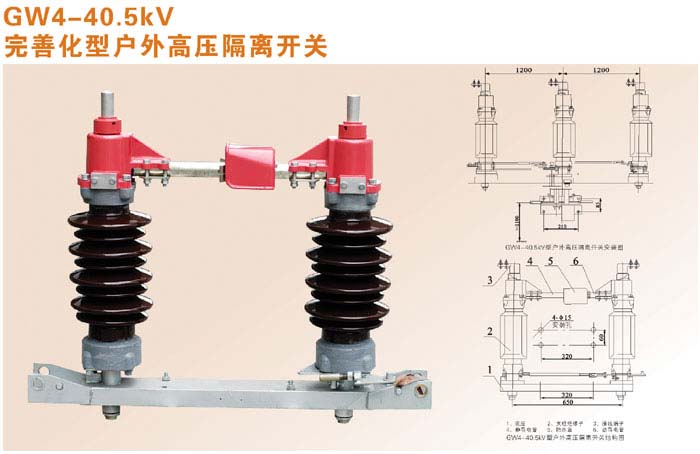

GW4-40.5戶外高壓隔離開關本體由三個單極組成，開關單極為平行雙柱式結構，左右對稱。它是由底座、支座、絕緣子、主導電部份組成，如果是接地型，還包括接地動、靜觸頭、接地刀閘桿，連動部份及互鎖板等，開關單極的左右兩支座通過斜拉桿傳動，主刀閘的三極聯動通過水平連桿傳動，接地刀閘的三極聯動通過連接管傳動。一般情況，GW4-40.5主刀閘配用CJ6型電操機構，接地刀閘配用CS17型手操機構。GW4-40.5型隔離開關的接地方式有內開和外開兩種，內開方式即接地刀的分合閘在瓷瓶的內側，內開的主要特點是結構緊湊，占地面積??；外開方式即接地刀的分合閘在瓷瓶的外側。

主要型號：GW4-40.5/630A、GW4-40.5/1000A、GW4-40.5/1250、GW4-40.5/1600A、GW4-40.5/2000A等

產品特征

1、轉動靈活，開合自如。由于采用滾動軸承傳動，所以在轉動過程中較為靈活，操作比較省力。

2、通過傘齒輪機構來傳動，從而保證兩柱的分合閘動作一致。

3、分合閘有限位裝置，保證觸頭接觸在最佳位置。同時，操作完畢手柄被鎖環扣住，以免發生有無意識的外力作用下自由分合，從而保證了分合位置的可靠性。

4、觸頭開距大，有足夠裕量的絕緣隔離斷口，從而保證了其安全性。

5、接地與不接地共有三種方式，主軸與接地之間有可靠的機械聯鎖，從而保證安全，用戶可根據需要選定接地方式。

6、根據用戶的方便，操動機構可以安裝在任一極的下方，操動效果一樣。
