概述

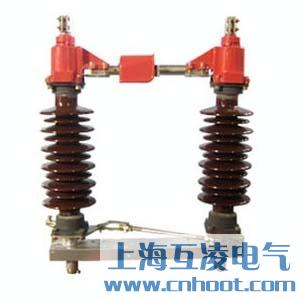

GW4-72.5/630銅管型隔離開關是交流頻率為50Hz的戶外高壓電器設備，是在原GW4系列基礎上進行改進設計的產品，供高壓線路在無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用。

GW4-72.5銅管型隔離開關配用CS11-1型手力操作機構，GW4-72.5D型配用CS8-6D手力操作機構。

使用范圍

海拔高度不超過3000米；

環境氣溫不高于-40℃，不低于-30℃；

只適用于水平安裝的場所，風速不大于35m/s；

地震烈度不超過8度；

普通型適用于Ⅱ級污穢地區，防污型適用于Ⅲ級污穢地區。

特點

1、改進了軸承轉盤結構，使軸承座實現了防水功能。且配有注油孔、調整螺釘，開關的整體性強且維護更加簡單、方便。

2、導電桿與觸頭之間、導電桿與觸指座之間均采用銅焊工藝，另外觸指與觸指座之間加裝軟連接，使產品的主回路電阻比采用螺釘連接的大幅減小，從而減少觸頭在運行中的發熱問題。接地導桿采用導電性能優良的鋁合金，觸頭部分采用紫銅件，導電桿與底座連接處及接地觸指座之間均加裝軟連接，因此接地回路的接地可靠性大大的增強。

3、主導電外露部分均采用紫銅鍍銀的表面處理工藝，鍍銀處理，表面光潔、美觀、抗腐蝕能力強、持久耐用。

4、改進軸與孔配合方式：鐵與銅配合改為銅與銅配合或不銹鋼與銅配合，解決了在戶外長期使用出現的銹死現象。外露標準件采用不銹鋼；金屬件采用熱鍍鋅處理，開關的耐腐蝕能力更強。

5、大量采用精鑄件替代焊接件，減少焊接不牢等安全性問題。

6、接地刀閘可在施工現場左右互換，并改同軸聯動方式單極聯動，大大減輕施工現場安裝難度。

主要技術參數

其他型號：GW4-72.5/630A、GW4-72.5/1000、GW4-72.5/1250、GW4-72.5/1600
