JDZ11-20電壓互感器

產品名稱：JDZ11-20電壓互感器
型號：JDZ11-20
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

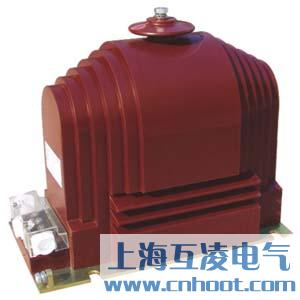

JDZ11-20型電壓互感器簡介

本系列電壓互感器為環氧樹脂絕緣全封閉結構，耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。

JDZ11-20電壓互感器原理

JDZ11-20電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

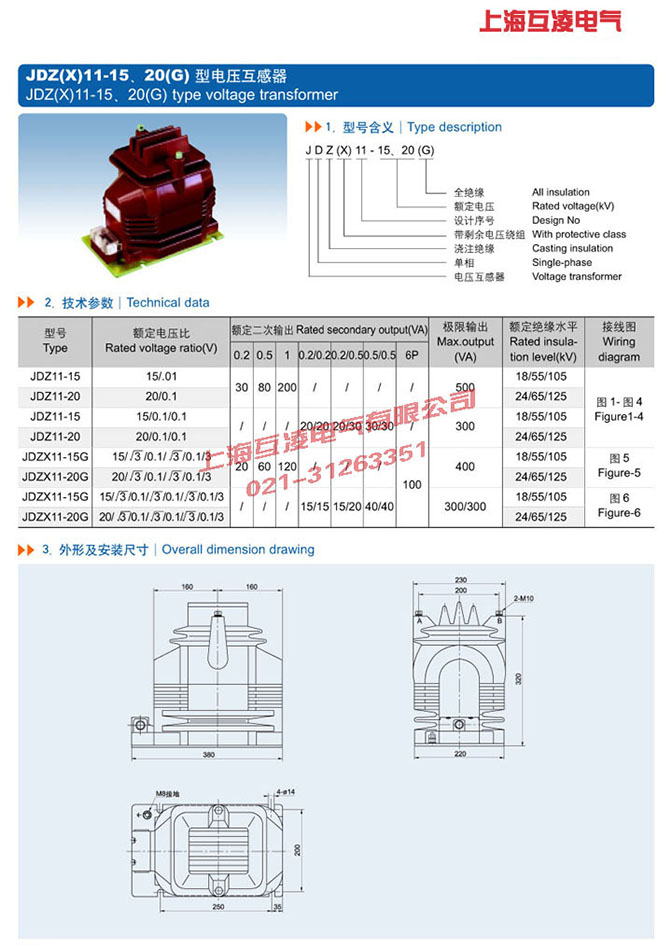

JDZ11-20電壓互感器參數

型號	額定電壓比 (kV)	準確級組合	額定輸出	極限輸出	額定絕緣水平
			(VA)	(VA)	（kV）
JDZX11-20	20/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/200	600	24/65/125
		0.5/6P(3P)	100/200
JDZX11-20G	20/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/200
		0.5/6P(3P)	70/200

型號	額定電壓比 (kV)	準確級組合	額定輸出	極限輸出	額定絕緣水平
型號	額定電壓比 (kV)	準確級組合	(VA)	(VA)	（kV）
JDZ11-20	13.8/0.1	0.2	30	500	18/55/105
	15/0.1	0.5	80
	15.7/0.1	1	200
	20/0.1				24/65/125
JDZF11-20	13.8/0.1/0.1	0.2/0.2	20/20	300	18/55/105
	15/0.1/0.1	0.2/0.5	20/40
	15.7/0.1/0.1	0.5/0.5	40/40
	20/0.1/0.1				24/65/125
JDZX11-20G	13.8/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/100	400	18/55/105
	15/√3/0.1/√3/0.1/3	0.5/6P(3P)	80/100
	15.7/√3/0.1/√3/0.1/3
	20/√3/0.1/√3/0.1/3				24/65/125
JDZXF11-20G	13.8/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	20/20/100	300	18/55/105
	15/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.5/6P(3P)	20/40/100
	15.7/√3/0.1/√3/0.1/√3/0.1/3	0.5/0.5/6P(3P)	40/40/100
	20/√3/0.1/√3/0.1/√3/0.1/3				24/65/125
JDZX11-20	13.8/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/100	400	18/55/105
	15/√3/0.1/√3/0.1/3	0.5/6P(3P)	80/100
	15.7/√3/0.1/√3/0.1/3
	20/√3/0.1/√3/0.1/3				24/65/125
JDZXF11-20	13.8/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	20/20/100	300	18/55/105
	15/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.5/6P(3P)	20/40/100
	15.7/√3/0.1/√3/0.1/√3/0.1/3	0.5/0.5/6P(3P)	40/40/100
	20/√3/0.1/√3/0.1/√3/0.1/3				24/65/125

1、局部放電水平符合GB1207《電壓互感器》標準。
2、污穢等級：Ⅱ級。

JDZ11-20電壓互感器的作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。

產品名稱：
JDZ11-20電壓互感器

型號：
JDZ11-20

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://www.0800600079.com/JDZ11-20-632.html
