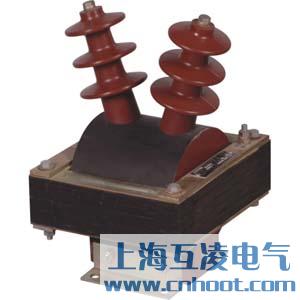

JDZ16-10電壓互感器原理

本電壓互感器為全封閉環氧樹脂澆注絕緣結構。一次繞組帶有熔斷器保護，熔斷電流與互感短路電流相匹配，配接COOPER（固珀）公司的肘型電纜插頭（亦可用相同規格的國產插頭）。由于一、二次均采用密封結構，既有效縮小了開關柜的體積，又具有良好的防污防潮能力。尤其適用于戶外環網柜。

JDZ16-10電壓互感器參數

1海拔高度不超過1000m；
2周圍環境溫度不高于+40℃，不低于-5℃
3周圍空氣的相對濕度不大于85%(200℃);

JDZ16-10電壓互感器變比

常見異常

⑴三相電壓指示不平衡：一相降低（可為零），另兩相正常，線電壓不正常，或伴有聲、光信號，可能是互感器高壓或低壓熔斷器熔斷；
⑵中性點非有效接地系統，三相電壓指示不平衡：一相降低（可為零），另兩相升高（可達線電壓）或指針擺動，可能是單相接地故障或基頻諧振，如三相電壓同時升高，并超過線電壓（指針可擺到頭），則可能是分頻或高頻諧振；
⑶高壓熔斷器多次熔斷，可能是內部絕緣嚴重?fù)p壞，如繞組層間或匝間短路故障；
⑷中性點有效接地系統，母線倒閘操作時，出現相電壓升高并以低頻擺動，一般為串聯諧振現象；若無任何操作，突然出現相電壓異常升高或降低，則可能是互感器內部絕緣損壞，如絕緣支架繞、繞組層間或匝間短路故障；
⑸中性點有效接地系統，電壓互感器投運時出現電壓表指示不穩定，可能是高壓繞組N（X）端接地接觸不良。
(6)懸浮電位放電，可能是穿芯螺栓和鐵芯連接松動，造成螺栓處于懸浮電位；金屬異物處于懸浮電位放電；絕緣支架螺母電位懸浮；
(7)電弧放電，可以是串級繞組對鐵芯放電，絕緣支持架不良而放電；絕緣進水受潮；一次繞組末端未接地；
(8)過熱性故障
