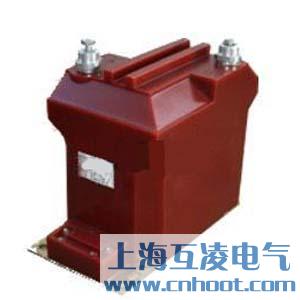

JDZR10-10電壓互感器原理

JDZR10-10電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ9-3、JDZF9-6、JDZF9-10二臺一組時為V/V連接，JDZF9-3,JDZF9-6,JDZF9-10二臺一組時為V/V/V連接．分別適用于額定頻率50Hz:或60Hz, 額定電壓為3KV,6KV,10kV電力系統中作電能計量、電壓監控和繼電保護用。

JDZR10-10電壓互感器結構特點

JDZR10-10電壓互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣 結構。一次帶有熔斷管保護，避免浪費開關柜內有效空間，有效地保護互感器在電網出現故障時不燒 毀 鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空 間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不 受潮。一次繞組引出線端子的標志為A、B；二次繞組引出線端子的標志為a、b，均在澆注體上清晰標注，整體結構緊湊，使用方便。
JDZR10-10電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50Hz，額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大，局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。

JDZR10-10電壓互感器使用條件

1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40'C，不低于-5C；
3.周圍空氣的相對濕度不大于85%（20C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體

JDZR10-3/6/10(JDZRF10-3/6/10)電壓互感器

JDZR10-10電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50Hz，額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大，局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。

JDZR10-10電壓互感器參數

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
