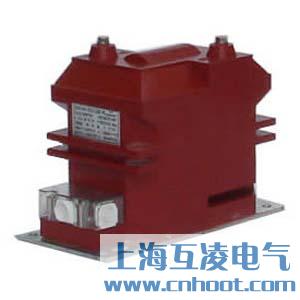

JDZR10-6B1,JDZR10-3B1電壓互感器原理

JDZR10-6B1,JDZR10-3B1電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ9-3、JDZF9-6、JDZF9-10二臺一組時為V/V連接，JDZF9-3,JDZF9-6,JDZF9-10二臺一組時為V/V/V連接．分別適用于額定頻率50Hz:或60Hz, 額定電壓為3KV,6KV,10kV電力系統中作電能計量、電壓監控和繼電保護用。

JDZR10-6B1,JDZR10-3B1電壓互感器的作用

JDZR10-6B1,JDZR10-3B1型互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮．一次繞組引出線端子的標志為A, N;二次繞組引出線端子的標志為a, n,均在澆注體上清晰標 注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

JDZR10-6B1,JDZR10-3B1電壓互感器使用條件

1.海拔高度不超過3000米;
2.周圍環境溫度不高于+40'C，不低于-5'C；
3.周圍空氣的相對濕度不大于65%（20'C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

JDZR10-6B1,JDZR10-3B1電壓互感器結構

JDZR10-6B1,JDZR10-3B1電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50Hz，額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大，局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。

JDZR10-6B1,JDZR10-3B1電壓互感器變比

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。
