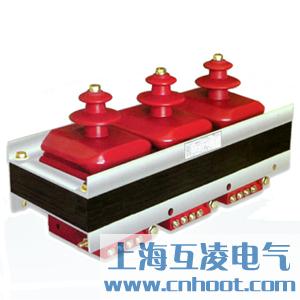

JSZW3-6A,JSZW3-3A電壓互感器原理

JSZW3-6A,JSZW3-3A電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。

JSZW3-6A,JSZW3-3A電壓互感器使用條件

1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體．

JSZW3-6A,JSZW3-3A電壓互感器參數

1. 產品標準：GB1207-1997《電壓互感器》；
2. 技術參數表 Technical data form
3. 產品表面爬電比距滿足Ⅱ級污穢等級；

JSZW3-6A,JSZW3-3A電壓互感器結構

該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
