LZZB9-24/220B/2電流互感器原理

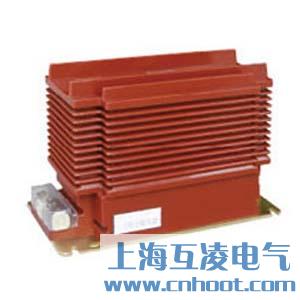

LZZB9-24/220B/2電流互感器為全封閉環氧澆注結構，鐵心采用優質導磁材料，二次繞組有三個，適用于額定頻率為50Hz，額定電壓為10KV及以下戶內裝置的電力系統中作電氣測量和電氣保護之用。本產品為最新一代高精度，高動熱穩定，大容量型產品

本型電流互感器為全封閉支柱式結構，是ZW7－40.5開關專用互感器。

LZZB9-24/220B/2電流互感器參數

1 額定絕緣水平：40.5/95/185 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
6、可按用戶定制非標產品。

常見故障

電流互感器的常見故障往往與制造缺陷有關，具體如下：
1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。
2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。
上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。
3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。
4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。
