LZZBJ9-36/250W1G1電流互感器原理

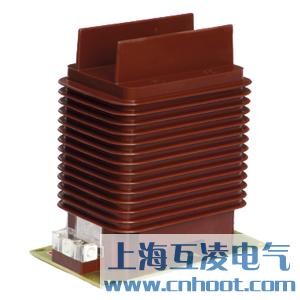

LZZBJ9-36/250W1G1電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。產品精度高、功耗小，溫升低，運行穩定可靠。 特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。

LZZBJ9-36/250W1G1型電流互感器參數(戶內)

引用標準 GB1208-2006《電流互感器》
IEC69944-1：2003《互感器 第1部分：電流互感器》
GB311.1-1997《高壓輸變電設備的絕緣配合》
JB/T5356-2002《電流互感器試驗導則》
電氣性能
額定電壓:35 kV
額定頻率:50 Hz
額定絕緣水平:40.5/95/185 kV
額定一次電流:20～2000A
額定二次電流:5或1A
局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC
環境條件
使用環境: 戶內
環境溫度: -5～40 ℃
24h內相對濕度平均值: ≤95%
1月內相對濕度平均值: ≤90%
額定海拔高度:≤1000m
防污穢等級: Ⅱ

常見故障

電流互感器的常見故障往往與制造缺陷有關，具體如下：
1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。
2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。
上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。
3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。
4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。
5) -次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。
