簡介

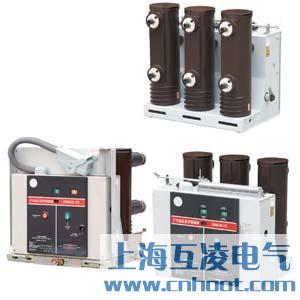

VS1-12/630-25戶內高壓真空斷路器又叫ZN63-12/630-25戶內高壓真空斷路器，系三相交流50Hz額定電壓為12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

型號及其含義

環境要求

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m／s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95％，月平均不大于90％；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

主要技術參數

外形及安裝尺寸

性能及特點

在正常使用條件下，符合斷路器的技術參數范圍內，就可保證安全、可靠地運行于相應電壓等級的電網中。高壽命機械壽命30,000次，滿容量短路電流開斷次數50次，在工作電流范圍內可進行頻繁的操作或多次開斷短路電流；

高可靠性 適用于各種特性的重合閘操作；

全工況 采用立式的絕緣筒防御各種特殊環境的影響；

免維護 采用固體絕緣結構——集成固封極柱；

功能齊全、多種用途 可以固定式安裝，也可移開式使用，還可安裝于框架上使用；

標準化設計 互換性好、通用性強，特別適用于KYN28(GZS1)使用。

其他常用型號

VS1-12/630-20、VS1-12/1000-20、VS1-12/1250-20

VS1-12/1000-25、VS1-12/1250-25

VS1-12/1250-31.5、VS1-12/1600-31.5、VS1-12/2000-31.5、VS1-12/2500-31.5

VS1-12/1250-40、VS1-12/1600-40、VS1-12/2000-40、VS1-12/3150-40

VS1-12/2000-50、VS1-12/2500-50、VS1-12/3150-50

主體結構

1. 普通型斷路器主體部分導電回路設置在用絕緣材料制成的圓柱狀絕緣筒內，使得真空滅弧室免受外界環境影響和機械的損害。斷路器主體安裝在做成托架狀的斷路器操動機構外殼的后部。視使用場所情況，可在絕緣筒上增裝一個防塵蓋(作為附加裝置)，這種設計有助于防止閃絡的發生，并作為斷路器內部污穢的附加保護。

2. 極柱型 斷路器極柱設計為圓柱形，安裝在托架狀的操作機構外殼的后部。斷路器極柱的導電部分封閉在環氧樹脂套筒內，以免受沖擊和外部環境影響。
