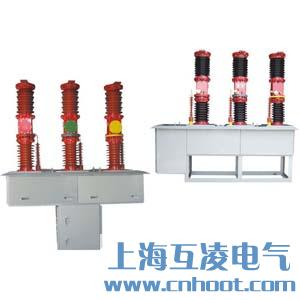

ZW7-40.5/1250真空斷路器原理

ZW7-40.5/1250戶外高壓真空斷路器用于交流50HZ、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求。并滿足IEC－56《交流高壓斷路器》國際電工委員會標準的要求。

該系列戶外高壓真空斷路器總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等優點，主要用于戶外35KV輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。

主要特點

1、瓷柱式結構，防水型傳動箱，新型的真空滅弧室；

2、2-3只電流互感器，每相四個線圈，根據用戶需要選擇變化；

3、可配CD10電磁機構或CT19彈簧機構；

4、開斷性能好，可靠性高壽命長，維護工作量小；

5、無油化、無氣化、經濟環保；

6、外絕緣修正后現運行海拔2700mm。

使用環境

1、周圍空氣溫度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25℃；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

該真空斷路器主要型號：ZW7-40.5/1250A、ZW7-40.5/1600、ZW7－40.5/2000

型號及含義

主要技術參數

外形及安裝尺寸圖
