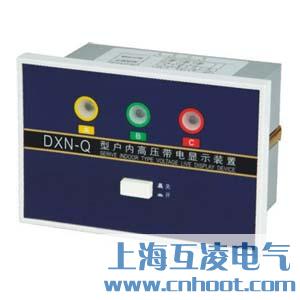

- 產品名稱：DXN-Q帶電顯示器
- 型號：dxn-q
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量

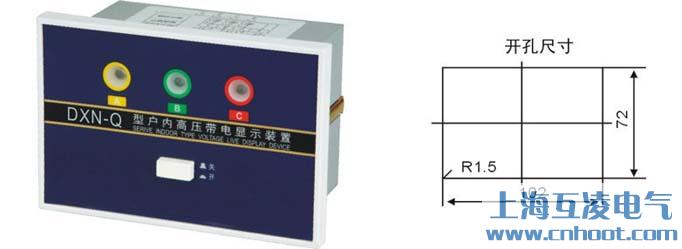

外形尺寸圖
簡介
DXN系列戶內高壓帶電顯示裝置（簡稱顯示裝置），適用于戶內額定電壓為3，6，10，35KV，頻率為50HZ的開關設備上，用以反映顯示裝置設置處高壓回路帶電狀況。
顯示裝置由傳感器與顯示器兩單元件組成，經用戶外加導線連接為一體。
顯示裝置中支柱絕緣子式傳感器可以與各類型高壓開關柜，隔離開關，接地開關等配套。
顯示裝置不但可以提示回路帶電狀況，而且還可與電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門。達到防止帶電合接地開關，防止誤入帶電間隔的目的。提高開關設備防誤性能。
DXN-Q帶電顯示器工作原理
該裝置是利用高壓電場與傳感器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）測量，其工作原理框如圖1所示。 高壓帶電顯示閉鎖裝置由傳感器、顯示器二部分組成，傳感器共三支、分別對準“A、B、C”三相帶電體，與高壓帶電體無直接接觸，并保持一定的安全距離，它接受高壓帶電體電場信號，并傳送給顯示器進行比較判斷；
當被測設備或網絡帶電時，“A、B、C”三相指示燈亮，“操作”指示燈熄滅，且輸出強制閉鎖信號。
當被測設備或網絡不帶電時，“A、B、C”三相指示燈都熄滅，“操作”指示燈亮，同時解除閉鎖信號，可以進行設備操作。裝置采用分相控制，任何一相帶電時即閃光報警，并輸出強制閉鎖信號。
當顯示器失去控制電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。顯示器上設有“自檢”功能，即可自動檢測傳感器和顯示器的各種功能模塊，在裝置發生任何故障時，“電源”指示燈長亮，“操作”指示燈不會亮，始終輸出強制閉鎖信號，保持閉鎖狀態。
- 產品名稱：
DXN-Q帶電顯示器
- 型號：
dxn-q
