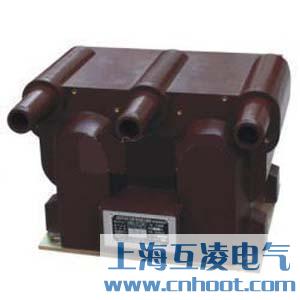

JSZV12A-6R,JSZV12-3R電壓互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：JSZV12A-6R,JSZV12-3R電壓互感器
- 型號：JSZV12A-6R,JSZV12-3R
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
JSZV12A-6R,JSZV12-3R電壓互感器原理
JSZV12A-6R,JSZV12-3R電壓互感器是專為XGW-12型戶外交流固定工金屬封閉開關而設計的。本型電壓互感器一次繞組帶熔斷器保護，不僅提供100V測量電壓，還提供220V操作電源供繼路器使用。
JSZV12A-6R,JSZV12-3R電壓互感器參數
●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；
| 產品型號 | 額定電壓比 | 準確級及額定輸出 | 極限輸出 | 額定絕緣水平 | |||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.5 | |||||
| JSZV12A-3R | 3000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 240 | 3.6/25/40 | |
| JSZV12A-6R | 6000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 240 | 7.2/32/60 | |
| JSZV12A-10R | 10000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 300 | 12/42/75 | |
| 10000/100/220 | 100 | 15 | 30 | 100 | 150 | 20/60 | 300 | ||
| 220 | ／ | 80 | 150 | 240 | 500 | ||||
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
- 產品名稱：
JSZV12A-6R,JSZV12-3R電壓互感器
- 型號：
JSZV12A-6R,JSZV12-3R
