- 產品名稱：LCWD-35電流互感器
- 型號：LCWD-35
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
LCWD-35電流互感器原理
LCWD-35電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

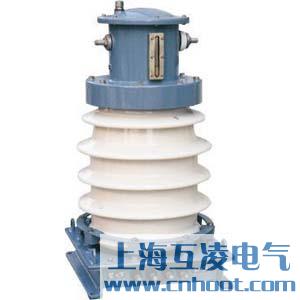

LCWD-35電流互感器結構緊湊、體積小、重量輕，器身經過真空干燥處理，裝于充滿變壓器幅的套管中。其上半部分為一次繞組，下半部分為二次繞組，套管固定于底座上，套管頂部裝有儲油柜，一次繞組出頭分別從柜壁兩側引出，標有P1的起始端子用小瓷套與柜壁絕緣，末端P2與柜壁直接連接，儲油柜正面裝有表示不同溫度的油表。
LCWD-35電流互感器參數
1. 額定絕緣水平：40.5/95/185kV；
2. 額定二次電流：5A；
3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；
4. 外絕緣爬電距離：普通型≥735；W2型≥1100。
LCWD-35電流互感器變比
| 產品型號 | 額定電流比(A) | 級次組合 | 準確級及額定輸出（VA） COSφ=0.8 | 一秒熱穩定 電流(kA) |
動穩定電流 (kA) |
|||
| 0.2S | 0.2 | 0.5 | 10P20 | |||||
|
LCWD1-35
|
15/5 |
0.2S/10P20
|
20 |
20 |
50
|
50
|
1.1 | 2.9 |
| 20/5 | 1.5 | 3.8 | ||||||
| 30/5 | 2.3 | 5.7 | ||||||
| 40/5 | 3 | 7.6 | ||||||
| 50/5 | 3.8 | 9.6 | ||||||
| 75/5 | 5.6 | 14.5 | ||||||
| 100/5 | 7.5 | 19.2 | ||||||
| 150/5 | 11.3 | 28.7 | ||||||
| 200/5 | 15 | 38.3 | ||||||
| 300/5 | 22.5 | 57.5 | ||||||
| 400/5 | 30 | 76.5 | ||||||
| 500/5 | 45 | 115 | ||||||
| 600/5 | ||||||||
| 750/5 | ||||||||
| 1000/5 | ||||||||
| 1200/5 | ||||||||
| 1500/5 | ||||||||
LCWD-35電流互感器原理
在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。
微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）
電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量?jī)x表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。
電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。
Kn=I1n/I2n
電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。
