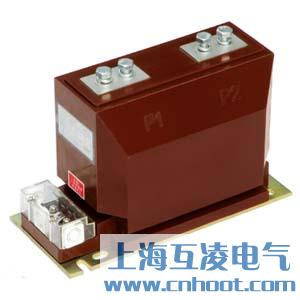

LZZBJ9-10電流互感器原理

LZZBJ9-10電流互感器是戶內環氧樹脂澆注支柱式全工況型產品，在額定頻率50Hz、額定電壓10kV及以下的電力系統作電流、電能計量或繼電保護使用,適用于中置式開關柜及其它型式的開關柜，本型號的產品還可根據用戶要求生產二、三繞組復變比結構。目前準確級有0.5、0.2、0.5S、0.2S級，保護級10P10、10P20等，另可以定制非標產品，詳細請來電咨詢。

LZZBJ9-10電流互感器特點

LZZBJ9-10電流互感器由于采用了環氧樹脂全封閉澆注所以產品耐潮濕、耐污穢、尺寸小、重量輕，適合于任何位置、任意方向安裝。

LZZBJ9-10電流互感器參數

1、LZZBJ9-10額定絕緣水平：12/42/75kV ；
2、負荷的功率因數：COSφ=0.8（滯后）；
3、 額定二次電流：5A或1A;
4、表面爬電距離：滿足II級污穢等級要求；
5 、產品標準：GB1208-2006《電流互感器》。
6 、儀表保安系數：FS≤10;

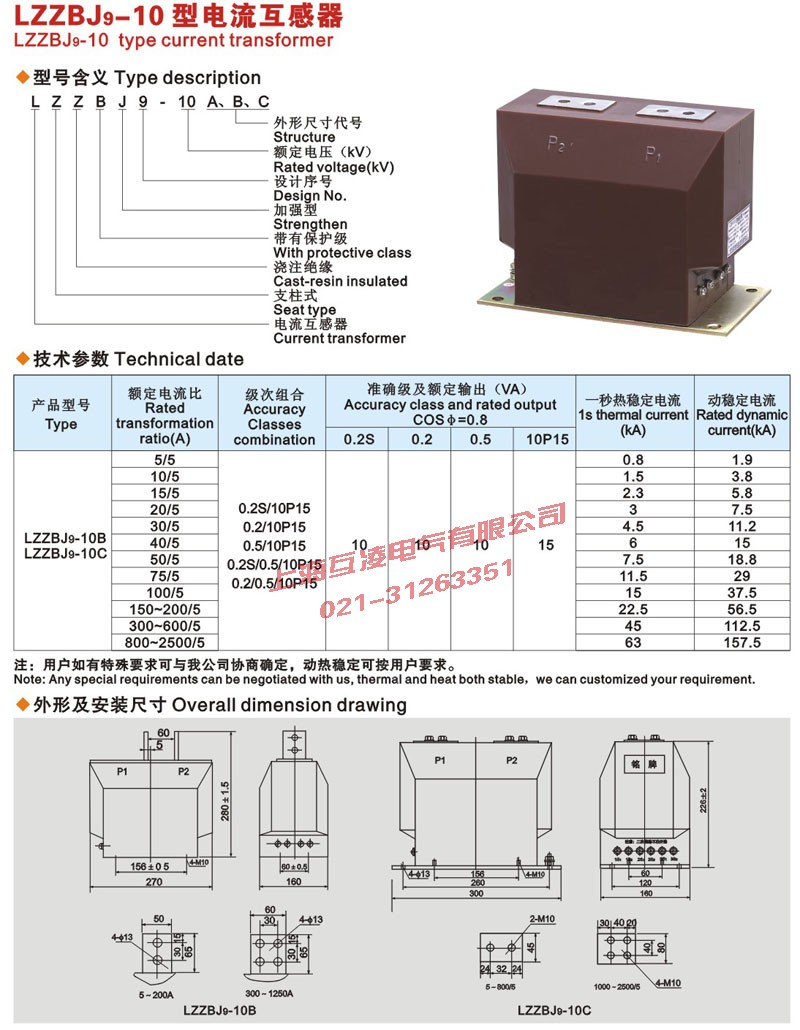

7、 其它技術參數見表

發展方向

由于電磁式電流互感器存在的易飽和、非線性及頻帶窄等問題，電子式電流互感器逐漸興起。電子式電流互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。
國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay變頻功率傳感器屬于電壓、電流組合式互感器。

LZZBJ9-10電流互感器特點如下：
1、采用前端數字化技術，光纖傳輸，電磁兼容性好。
2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。
3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。
